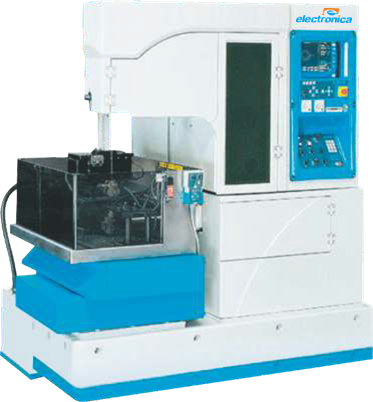

Проволочно-эрозионный станок Ecocut
1 руб.
Добавить в корзину|
Рабочая часть
|
|
|
Мах. размеры стола |
370х600 мм |
|
Мах. высота заготовки |
200 мм |
|
Мах. вес заготовки |
300 кг |
|
Ход основного стола (X, Y) |
250, 350 мм |
|
Ход вспомогательного стола (u, v) |
30, 30 мм |
|
Мах. угол конусности резания |
± 5°/100 мм |
|
Мах. объем проволочной катушки |
6 кг |
|
Скорость холостого хода |
80 мм/мин |
|
Диаметр проволоки |
0,25 мм (стандартно)0,2 мм (по желанию) |
|
Генератор
|
|
|
Дисплей |
Цветной ЭЛТ |
|
Мин. входная команда |
0,001 мм |
|
Функция интерполяции |
Линейная и круговая |
|
Синхронно управляемые оси |
X, Y, u, v |
|
Мин. дискретность для X, Y, u, v |
0,001 мм |
|
Память |
1000 блоков с резервными батареями |
|
Ввод / вывод данных |
Ø RS232C изолированный последовательный интерфейс Ø Флоппи-дисковод для дискет 1,44 МВ Ø специальная функция запирания клавиатуры |
|
Входное электроснабжение |
Трехфазное, 415 V* переменного тока, 50 Hz |
|
Входная мощность |
3 kVa |
|
Среднее потребление энергии |
1,3 – 2,3 kVa |
|
Блок диэлектрика
|
|
|
Диэлектрическая жидкость |
Вода |
|
Емкость резервуара |
140 литров |
|
Бумажный фильтр |
1 картридж, точность фильтрации 10 µ |
2. Особенности
- Проволочно-вырезная электроэрозионная установка
- Жесткая конструкция, занимающая малую площадь
- Мах. скорость резания:
- «70 мм2 / мин [при резании заготовки HCHCr (Steel) толщиной 50 мм специальной (мягкой) латунной проволокой Æ 0.25]
- «60 мм2 / мин [при резании заготовки HCHCr (Steel) толщиной 50 мм обычной латунной проволокой (Bravocut plus) Æ 0.25]
- Финишная чистота поверхности: 1,2 µ Ra
- Конусность: ± 5 град. / 100 мм
- Ручной пульт дистанционного управления
- Технология ePulse
Импульсный генератор ЧПУ CNC ELPUSL -10:
- 15” цветной ЭЛТ дисплей VGA
- Отображение скорости резания (режимов резания)
- Плоское (двухмерное) графическое моделирование траектории проволоки
- Отображение сообщений об ошибке
- Отдельный экран для программирования с ручным вводом данных
- Стационарный жесткий диск для хранения программы
- Синхронное управление осями X, Y, u, v
- Полевой МОП-транзистор для скоростного переключения и улучшения финишной чистоты поверхности
- Подгонки балансировки обрабатываемого участка
- Зеркальное отображение программы через оси X, Y
- Поворот программы на ±90°
- Моноблочное исполнение
- Период сохранения данных в памяти: 48 часов
- Функция PreJOG (для осей X, Y)
| Показатель | Величина |
|---|---|
| Макс. вес заготовки, кг | 300 |
| Макс. скорость обработки (Gr-St), мм3/мин | 80 |
| Перемещение стола (X x Y), мм | 250х350 |
| Размеры стола, мм | 370х600 |
