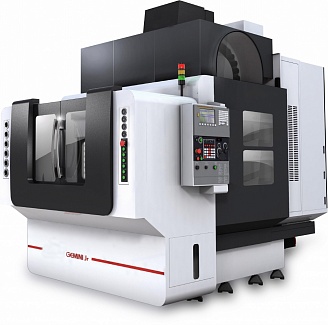

GEMINI Jr

Описание
Эта серия станков включает обрабатывающие центры со спаренным шпинделем, названные Gemini, производства компании AMS. Эти станки отличаются производительностью превышающей в два раза производительность станков с одним шпинделем с теми же техническими характеристиками. Станки со спаренным шпинделем также имеют еще одно преимущество, состоящее в том, что они занимают меньше пространства по сравнению с двумя одинаковыми станками, установленными рядом; ими может управлять один оператор или вообще робот. Станки отличаются прочностью конструкции корпуса и наличием двух шпинделей, собранных с учетом точности для получения качественной обработки. Такие станки пользуются популярностью в автомобилестроении, благодаря тому, что они подходят для производства больших объемов продукции, а также жесткости конструкции.
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Ед.изм. Величина
Продольное перемещение (Ось X) мм 500
Перемещение передней бабки (Ось Y) мм 450
Поперечное перемещение (Ось Z) мм 600
Расст. от торца шпинделя до верхней поверхности стола мм 175 - 775
Расстояние между шпинделями мм 250
Расст. от пола до верхн. пов-ти стола мм 925
СТОЛ
Размер стола мм × мм 900×450
Тавровый паз стола размер M 12@100 P
Максимальная нагрузка на стол кгс 500
ШПИНДЕЛЬ И ОСИ
Конус шпинделя 7 / 24 №40
Скорость шпинделя – Стандарт об/мин 80 - 8000
- Опц.
Мощность, передаваемая шпинделем кВт 7.5 / 5.5 (2)
Мощность шпинделя – Опц. кВт
Быстрое перемещение - X / Y / Z м/мин 24 / 24 / 24
Скорость подачи мм/мин. 1 - 10000
Тип направляющих LM
ТОЧНОСТЬ - По ISO 230-2
Точность позиционирования мм 0.010
Повторяемость мм ± 0.003
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Система смены инструмента Двухзахватная рука
Емкость инструментального магазина – Станд. шт. 20 (2)
Штревель DIN 69872 / MAS 403
Макс. диаметр инструмента при свободных / занятых соседних гнездах мм 80 / 155
Макс. длина инструмента мм 250
Макс. вес инструмента кгс 8
Время от стружки до стружки сек 5,9
Тип хвостовика инструмента – Станд. BT-40
Система ЧПУ – Стандартн. FANUC 0i MD
ДАННЫЕ ДЛЯ УСТАНОВКИ
Занимаемая площадь мм × мм 2000x3100
Высота станка мм 3450
Вес станка в базовой комплектации кгс 6000
Источник электропитания (базовая комплектация станка) кВА 25
Комплектакция

  • Хвостовик инструмента: BT-40
  • Руководство по эксплуатации
  • Трехъярусная лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Подача СОЖ поливом, смывание стружки
  • Бак для СОЖ и лоток для стружки
  • Лазерная калибровка и проверка шариковым наконечником
  • АСИ на 20(2) инструментов, установленная сбоку
  • Кулер панели для электрошкафа

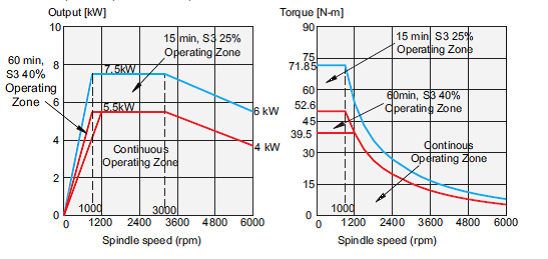

Графики крутящего момента

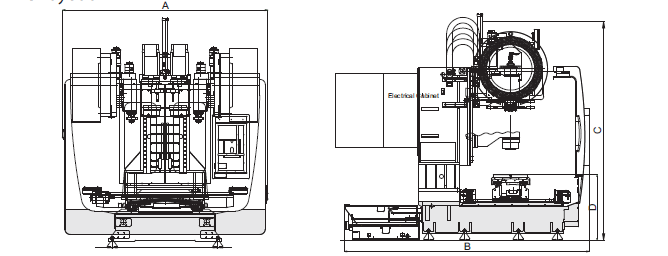

Габаритные размеры
Габариты Джемени.png
Отличительные особенности

Станки построены на жесткой структуре, которая вмещает два шпинделя, которые установлены с точностью, позволяющей получить высокую прецизионность. Станки с двумя шпинделями стали популярны в индустрии производства автомобильных компонентов благодаря тому, что они подходят для крупносерийного производства, обеспечивающего структурную жесткость изделия.


Станки оснащены высокоскоростным шпинделем высокой жесткости и учетверенным замкнутым контуром, имеют оптимальный предварительный натяг и смазаны консистентной смазкой. Эти шпиндели динамически сбалансированы для лучшей работы.

Качество и проверка.jpg

Геометрическая точность станка полностью проверяется для обеспечения высочайших стандартов точности. Для проверки точности позиционирования и повторяемости применяется высокоточное лазерное устройство, производится проверка шариковым наконечником для контроля геометрических погрешностей и для обеспечения высочайшей точности обработки по окружности путем регулирования параметров.


Система автоматической смены паллет на станке сокращает непроизводительное время во время обработки. Обработка может производиться на одной паллете, в то время как другая может быть использована для подготовки (расположение и зажим заготовок и т.д.).
