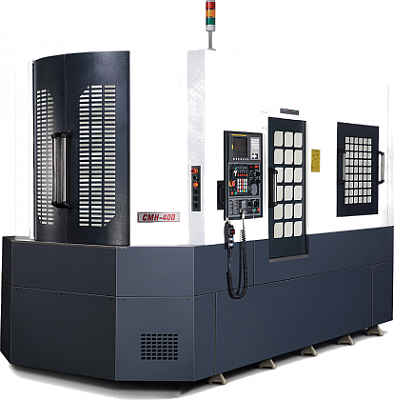

Станки с перемещающейся колонной - это новое поколение горизонтальных обрабатывающих центров, представленных за последние годы компанией AMS. Горизонтальные обрабатывающие центры с перемещающейся колонной имеют популярную конфигурацию, которая подходит под различные сферы назначения. Эти станки больше по размерам и могут выдержать большие нагрузки. Серия станков с подвижной колонной позволяет получить высокую точность в связи с сокращенным количеством перемещений обрабатываемых заготовок. Эта конфигурация обеспечивает высокую производительность и простоту интеграции в автоматизированную производственную линию с автоматическим интерфейсом, наличием которого и отличаются эти станки.
В конфигурации CMH все три оси перемещения предназначены для перемещения инструмента. Индексируемый стол и устройство автоматической смены паллет идут в качестве опции, так как станок имеет измененную конструкцию, адаптированную для обработки больших компонентов специфических сфер машиностроения.

	Ед. изм.	Величина
ТИП КОЛОННЫ		ПЕРЕДВИЖНАЯ
ОБРАБАТЫВАЮЩАЯ СПОСОБНОСТЬ
Продольное перемещение (ось X)	мм	600
Перемещение шпиндельной бабки (ось Y)	мм	500
Поперечное перемещение (ось Z)	мм	500
От центра шпинделя до стола/паллеты	мм	110-610
От центра стола до торца шпинделя	мм	150-650
Высота делительного стола от пола мм (Станд. м/с)	мм	1050
СТОЛ
Размер стола/паллеты	ммxмм	400x500
Тавровый паз (кол-во x размер х шаг)		5x14x80
Количество позиций	Град x Поз.	1Ox360
Макс. нагрузка на стол/паллету	кгс	400
ШПИНДЕЛИ И ОСИ
Конус шпинделя		7/24 No.40
Скорость вращения шпинделя - Станд.	об/мин	60-6000
Скорость вращения шпинделя - Опция	об/мин	80-8000 /

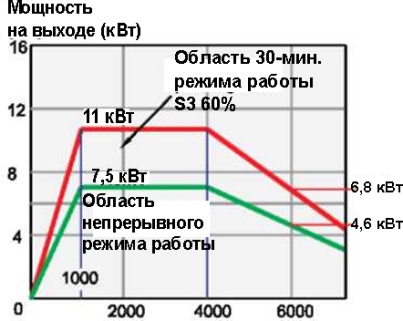

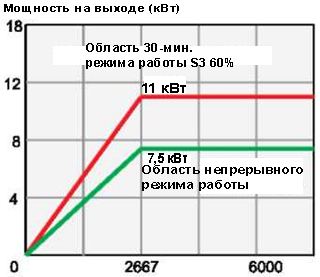

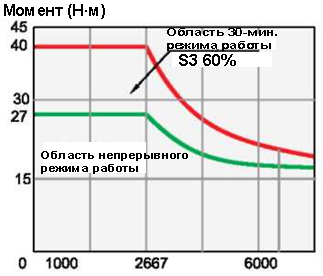

Мощность шпинделя – Станд.	кВт	11/7,5
Мощность шпинделя - Опция	кВт	15/11
Быстрое перемещение по осям X/Y/Z	м/мин	50/50 /40
Скорость подачи	мм/мин	1-10000
Тип направляющей		LM

ТОЧНОСТЬ - В соответствии с ISO 230-2
Точность позиционирования	мм	0.01
Повторяемость	мм	± 0.003
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Система смены инструмента		Двухзахват-ная рука
Емкость инструментального магазина – Станд./Опция	Кол-во	20/30/40/60
Тяговый стержень - Станд.-Опция		DIN 69872 / MAS-403
Макс. диаметр инструмента при занятых соседних гнездах	мм	80
Макс. диаметр инструмента при свободных соседних гнездах	мм	155
Макс. длина инструмента	мм	300
Макс. вес инструмента	кгс	8
Время от стружки до стружки	с	5
Тип хвостовика инструмента		BT-40
Система ЧПУ FANUC – Станд.		0iMD
ДАННЫЕ ДЛЯ МОНТАЖА

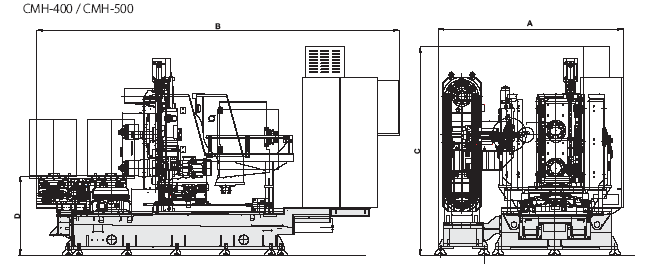

Площадь пола	мм x мм	2800x4200
Высота станка	мм	3000
Вес базовой версии станка	кгс	7800
Источник питания (Базовая версия станка)	кВ∙А	23

Хвостовик инструмента BT-40
Жесткое резьбонарезание
СОЖ, подаваемая поливом; пистолет СОЖ
АСИ, установленное сбоку, с инструментальным магазином 20/40
Смывание стружки
Лазерная калибровка и измерение датчиком с шариковым наконечником
Кулер панели для электрошкафа

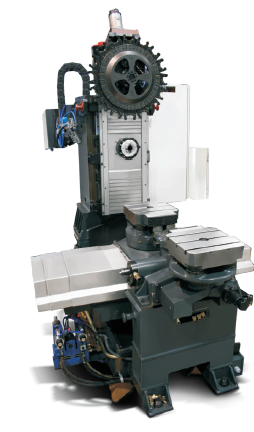

Станки с подвижной колонной являются новым поколением горизонтальных обрабатывающих центров. В серии CMH по всем 3-м осям перемещается только колонна, а стол стационарный.

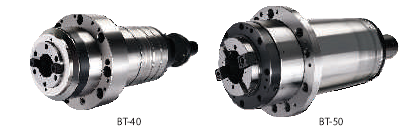

Quadruplex возврат к заднему расположению, оптимально предварительно загруженный и с консистентной смазкой. Шпиндели динамически сбалансированы для улучшения работы.

Станок поставляется с устройством автоматической смены инструмента (АСИ) с инструментальным магазином 20/30/40 и 60 в стандартной комплектации.

Устройство автоматической смены паллет - опция для серии CMH. Паллеты могут устанавливаться на делительном или поворотном столе.

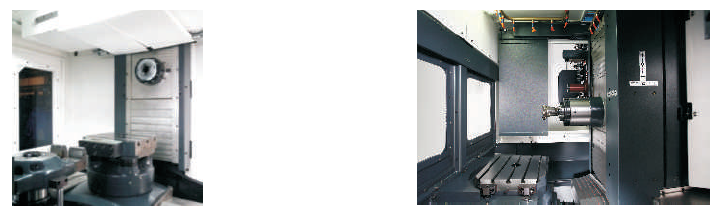

Оптимальная высота загрузки заготовки, легкий доступ к шпинделю, простота удаления стружки, удобство обслуживания и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).
