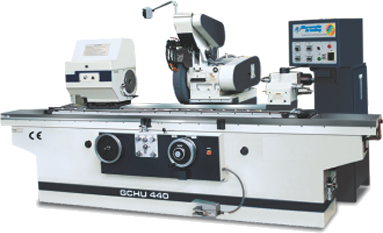

GCHU 440x3000

Описание
Модель GCHU круглошлифовальных станков большой мощности используется в производстве на тяжелых режимах и при шлифовании в инструментальных цехах. Такие шлифовальные станки поставляются как для шлифования наружных поверхностей, так и в комплектации для общего назначения.
Технические характеристики
Показатель Величина
Двигатель шлифовального круга, кВт 7,5 [11]
Макс. вес заготовки, кг 250
Макс. диаметр шлифования, мм 250
Размеры шлифовального круга, мм 500х203,2х80
Расстояние между центрами, мм 3000
Комплектакция
  • Благодаря прочной чугунной коробчатой конструкции станины станка достигается его высокая статическая и динамическая устойчивость.
  • Гарантированная постоянная круглость < 2 микрон является типовой характеристикой вращающегося шпинделя.<>i>
  • Высокоточные, отшабренные вручную по швейцарскому методу вертикальные и горизонтальные направляющие стола с непрерывной подачей смазки для плавного передвижения.
  • Повторяемость скольжения шлифовальной бабки ± О.ООl мм.
Габаритные размеры
Отличительные особенности

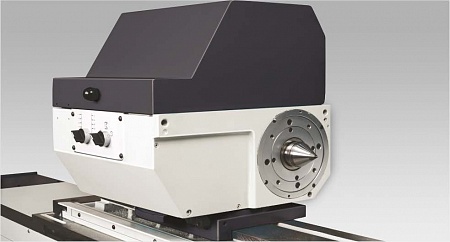

передняя бабка.jpg

Станок оснащен устойчивой шлифовальной головкой со шпинделем, которая движется на прецизионных антифрикционных подшипниках при шлифовании как между центрами, так и выдвижным шпинделем.

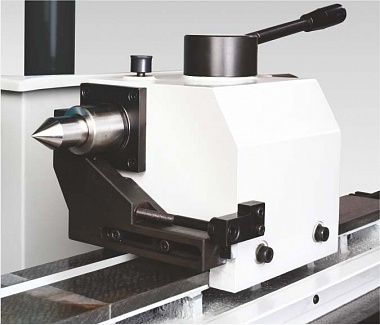

задняя бабка.jpg

Жёсткая задняя бабка; пиноль движется в специальных распорных втулках, что упрощает быструю коррекцию рабочего зазора для легкости проведения ТО. Дополнительными характеристиками являются коррекция микро конуса и гидравлическое управлением.

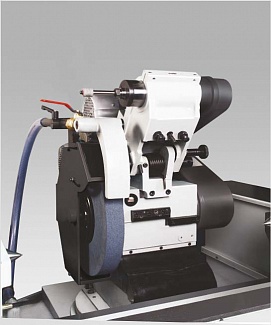

внутр шлифовальная головка.jpg

Внутренняя шлифовальная головка - это устройство откидного типа с автономным приводным двигателем, которое можно быстро доставить на позицию шлифования.

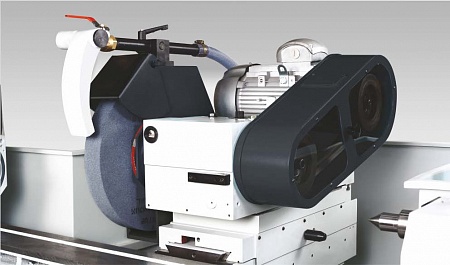

шлифовальная головка.jpg

Шлифовальная головка со шпинделем движется в высокоточных многопозиционных гидродинамических подшипниках, что обеспечивает высокую жёсткость и превосходную обработку лицевой поверхности. Шпиндель изготовлен из азотированной стали, подвергнут особой термической обработке для высокой стабильности размеров, точности и продления срока службы.

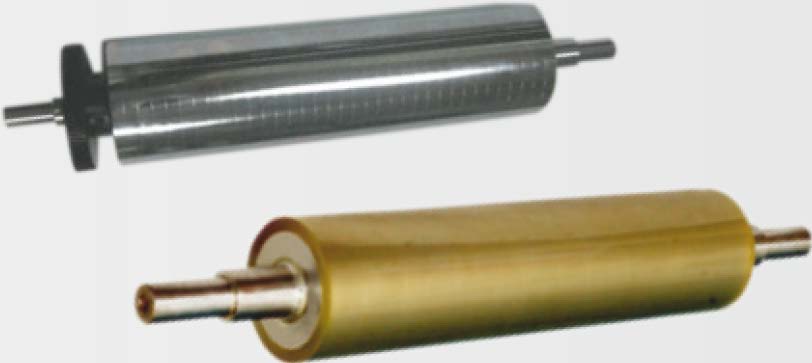

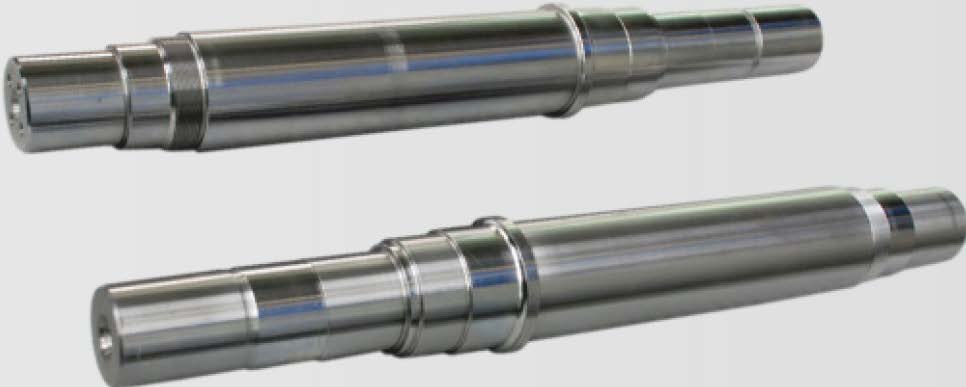

Примеры работ
