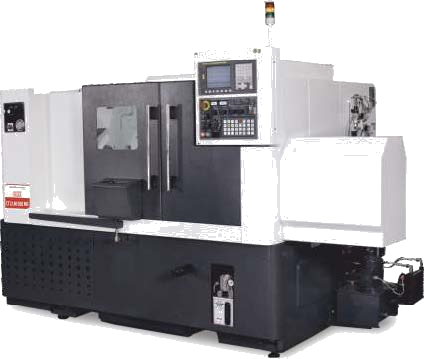

LT-2LM 500 MSY
0 руб.
Добавить в корзину
Технические характеристики
| Наименование | Ед. изм. | Величина |
| Система ЧПУ | Fanuc 0i-TF | |
| Диаметр устанавливаемый над станиной | мм | 620 |
| Диаметр устанавливаемый над суппортом | мм | 350 |
| Максимальный обрабатываемый диаметр | мм | 380 |
| Типоразмер присоединительного конца главного шпинделя | A2-6 / A2-6 Big bore | |
| Максимальный обрабатываемый пруток | мм | 51 / 64 |
| Диаметр сквозного отверстия главного шпинделя | мм | 63 / 74 |
| Внутренний диаметр переднего подшипника | мм | 100 /110 |
| Диапазон частоты вращения главного шпинделя | об/мин | 5000 / 4500 |
| Двигатель шпинделя | Alpha серия | |
| Двигатель шпинделя Power (15 / 30 min rating) | кВт | 11 |
| Мощность двигателя шпинделя (постоянно) | кВт | 9 |
| Размер патрона | мм | 210 |
| Гидроцилиндр | S-1552 / VNK 150 | |
| Револьверная голова | Sauter make | |
| Количество инструментов | шт | 12 |
| Максимальный диаметр расточной оправки | мм | 32 |
| Сечение резцовой державки | мм | 20x20 |
| Тип крепления инструмента | VDI-30 | |
| Мощность приводного инструмента | кВт | 2,2 |
| Частота вращения приводного инструмента | об/мин | 5000 |
| Крутящий момент приводного инструмента | Нм | 11 |
| Направляющие оси Х | скольжения | |
| Ход по оси X | мм | 198 |
| Скорость быстрого хода по оси Х | м/мин | 20 |
| Диаметр и шаг ШВП по оси Х | мм | 32x10 |
| Модель двигателя подачи оси X | Beta серия | |
| Крутящий момент двигателя по оси Х | Нм | 11 |
| Направляющие оси Z | скольжения | |
| Ход по оси Z | мм | 500 |
| Скорость быстрого хода по оси Z | м/мин | 20 |
| Диаметр и шаг ШВП по оси Z | мм | 32x10 |
| Модель двигателя подачи оси Z | Beta серия | |
| Крутящий момент двигателя по оси Z | Нм | 11 |
| Направляющие оси Y | направляющие качения | |
| Ход по оси Y | мм | 40 / -40 |
| Скорость быстрого хода по оси Y | м/мин | 10 |
| Диаметр и шаг ШВП по оси Y | мм | 32x10 |
| Модель двигателя подачи оси Y | Beta серия | |
| Модель двигателя подачи оси Y | Нм | 11 |
| Диаметр пиноли задней бабки | мм | 80 |
| Перемещение пиноли задней бабки | мм | 100 |
| Осевое усилие задней бабки (макс.) | кгс | 500 |
| Тип вращающегося центра задней бабки | Удлиненный | |
| Конус пиноли | MT-4 | |
| Типоразмер присоединительного конца противошпинделя | Flat nose | |
| Внутренний диаметр переднего подшипника | мм | 80 |
| Диапазон частоты вращения противошпинделя | об/мин | 6000 |
| Двигатель шпинделя | Fanuc Beta серия | |
| Двигатель шпинделя мощность | кВт | 5.5 постоянно / 7.5 10 минут |
| Насос СОЖ | RKM 0608 | |
| Емкость бака СОЖ | л | 110 |
| Производительность гидравлического насоса | л/мин. | 14 |
| Емкость гидравлического бака | л | 45 |
| Давление в системе | кг/см² | 30 |
| Габаритные размеры станка (Д X Ш X В) | мм | 3163x2050x1950 |
| Вес станка | кг | 5,000 |

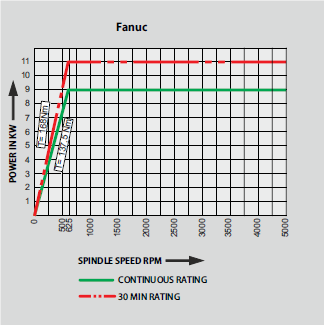

Графики крутящего момента

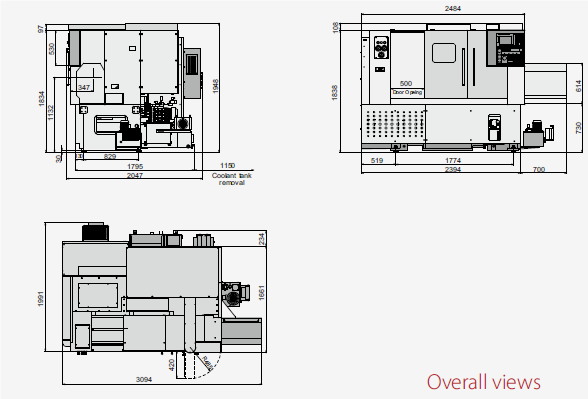

Габаритные размеры

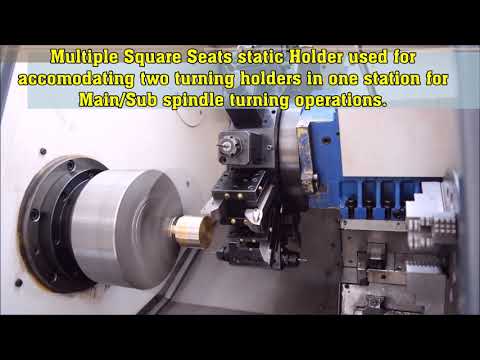

Примеры работ
