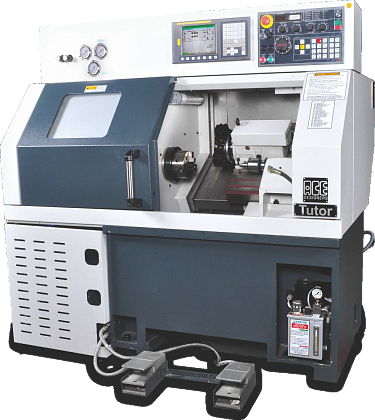

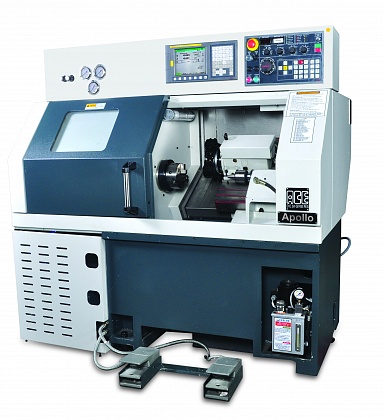

Apollo / Tutor
1 руб.
Добавить в корзину
Технические характеристики
| Наименование | Ед. изм. | Величина |
| Система ЧПУ | Fanuc 0i-TF | |
| Диаметр устанавливаемый над станиной | мм | 425 |
| Диаметр устанавливаемый над суппортом | мм | 250 |
| Оптимальный обрабатываемый диаметр | мм | 190 |
| Оптимальная обрабатываемая длина | мм | 224 |
| Типоразмер присоединительного конца главного шпинделя | Flat nose Ø110 | |
| Максимальный обрабатываемый пруток | мм | 25 |
| Диаметр сквозного отверстия главного шпинделя | мм | 36 |
| Внутренний диаметр переднего подшипника | мм | 60 |
| Диапазон частоты вращения главного шпинделя | об/мин | 5000 |
| Двигатель шпинделя | Beta серия | |
| Двигатель шпинделя Мощность (15 мин) | кВт | 5,5 |
| Двигатель шпинделя Мощность (постоянно) | кВт | 3,7 |
| Размер патрона | мм | 135 |
| Гидроцилиндр | SYH-1036 | |
| Количество инструментов | Шт. | 8 |
| Максимальный диаметр расточной оправки | мм | 25 |
| Сечение резцовой державки | мм | 16X16 |
| Тип направляющих | направляющие качения | |
| Ход по оси X | мм | 114 |
| Скорость быстрого хода по оси Х | м/мин | 15 |
| Диаметр и шаг ШВП по оси Х | мм | 25×5 |
| Модель двигателя подачи оси X | Fanuc; Beta серия | |
| Крутящий момент двигателя по оси Х | Нм | 2,6 |
| Тип направляющих | направляющие качения | |
| Ход по оси Z | мм | 224 |
| Скорость быстрого хода по оси Z | м/мин | 15 |
| Диаметр и шаг ШВП по оси Z | мм | 25×5 |
| Модель двигателя подачи оси Z | Fanuc ; Beta серия | |
| Крутящий момент двигателя по оси Z | Нм | 2,6 |
| Перемещение задней бабки | мм | 80 |
| Перемещение пиноли задней бабки | мм | 120 |
| Диаметр пиноли задней бабки | мм | 50 |
| Конус пиноли | MT-4 | |
| Тип вращающегося центра задней бабки | Удлиненный | |
| Осевое усилие задней бабки (макс.) | кгс | 150 |
| Насос СОЖ | RKM120 | |
| Емкость бака СОЖ | л | 110 |
| Производительность гидравлического насоса | л/мин. | 12 |
| Емкость гидравлического бака | л | 20 |
| Давление в системе | кг/см² | 30 |
| Габаритные размеры станка (Д X Ш X В) | мм | 1720×1350×1700 |
| Вес станка | кг | 1,900 |
Комплектакция
- Выгодный токарный станок с ЧПУ
- Жесткая станина, расположенная под наклоном, обеспечивает беспрепятственное удаление стружки
- Точные линейные направляющие качения, расположенные по двум осям
- Высокоскоростной шпиндель картриджного типа
- Револьверная головка с возможность поворота в двух направлениях (8-ми позиционная)
- Задняя бабка с пинолью с гидравлическим приводом
- Быстрая скорость перемещения по обеим осям равна 15 м/мин
- Компактность конструкции станка позволяет легко встроить его в гибкую автоматизированную производственную линию
- Удобство проведения технического обслуживания

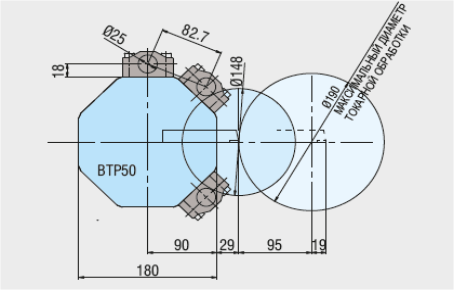

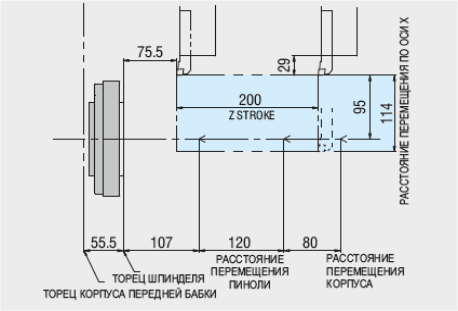

Диапазон обработки на станке / Схема интерференции

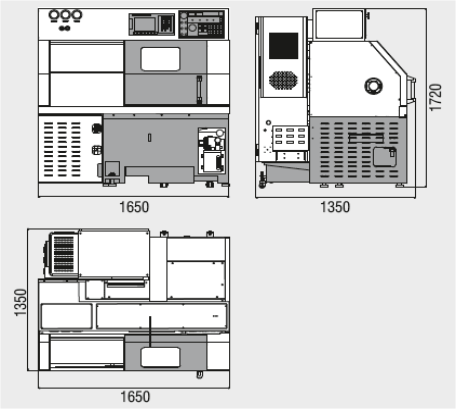

Общий вид
