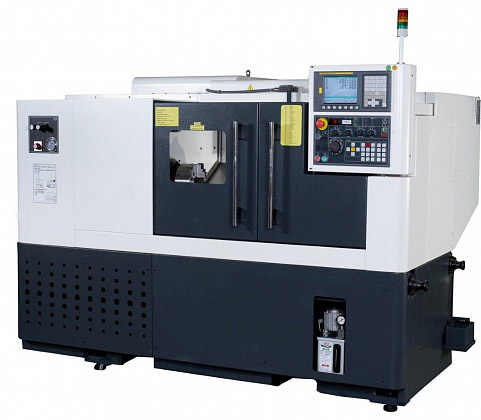

LT-2LM 500 PLUS

Технические характеристики
НаименованиеЕд. изм.Величина
Система ЧПУFanuc 0i-TF
Диаметр устанавливаемый над станиноймм550
Диаметр устанавливаемый над суппортоммм225
Максимальный обрабатываемый диаметрмм320 / 550
Типоразмер присоединительного конца главного шпинделяA2-6 / A2-6 Big bore / A2-8
Максимальный обрабатываемый прутокмм51 / 64 / 74 /76
Диаметр сквозного отверстия главного шпинделямм63 / 74 / 86
Внутренний диаметр переднего подшипникамм100 /110 / 120
Диапазон частоты вращения главного шпинделяоб/мин3500
Двигатель шпинделяBeta серия
Двигатель шпинделя Power (15 / 30 мин. rating)кВт15
Мощность двигателя шпинделя (постоянно)кВт11
Размер патронамм210 / 254
ГидроцилиндрS-1552 / VNK 150/67 / S-1875 / S-1877
Револьверная головаBTP-80 / BTP-100
Количество инструментов8/12
Максимальный диаметр расточной оправкимм40 / 32
Сечение резцовой державкимм25x25 / 20x20
Тип крепления инструментанет
Мощность приводного инструментакВтнет
Частота вращения приводного инструментаоб/миннет
Крутящий момент приводного инструментаНмнет
Направляющие оси Хкачения
Ход по оси Xмм275
Скорость быстрого хода по оси Хм/мин30
Диаметр и шаг ШВП по оси Хмм32x10
Модель двигателя подачи оси XBeta серия
Крутящий момент двигателя по оси ХНм7
Направляющие оси Zкачения
Ход по оси Zмм540
Скорость быстрого хода по оси Zм/мин30
Диаметр и шаг ШВП по оси Zмм32x10
Модель двигателя подачи оси ZBeta серия
Крутящий момент двигателя по оси ZНм7
Направляющие оси Yнет
Ход по оси Yммнет
Скорость быстрого хода по оси Yм/миннет
Диаметр и шаг ШВП по оси Yммнет
Модель двигателя подачи оси Yнет
Крутящий момент двигателя по оси YНмнет
Диаметр пиноли задней бабкимм80
Перемещение пиноли задней бабкимм100
Осевое усилие задней бабки (макс.)кгс500
Тип вращающегося центра задней бабкиУдлиненный
Конус пинолиMT-4
Типоразмер присоединительного конца противошпинделянет
Внутренний диаметр переднего подшипникаммнет
Диапазон частоты вращения главного шпинделяоб/миннет
Двигатель шпинделянет
Двигатель шпинделя powerкВтнет
Насос СОЖRKM 0608
Емкость бака СОЖл110
Производительность гидравлического насосал/мин.14
Емкость гидравлического бакал45
Давление в системекг/см²30
Габаритные размеры станка (Д X Ш X В)мм2430x1850x1800
Вес станкакг4,000
