Vantage 800 MSY

1. Технические характеристики
Наименование Ед.изм. Величина
Система ЧПУ Fanuc 0i-TF
Диаметр устанавливаемый над станиной мм 640
Диаметр устанавливаемый над суппортом мм 400
Максимальный обрабатываемый диаметр мм 400
Типоразмер присоединительного конца главного шпинделя A2-6 / A2-8
Максимальный обрабатываемый пруток мм 51 /74 /76
Диаметр сквозного отверстия главного шпинделя мм 63 / 86
100 / 120
Диапазон частоты вращения главного шпинделя об/мин 5000 / 3500
Двигатель шпинделя Alpha серия
Мощность двигателя шпинделя (30 мин) кВт 15
Мощность двигателя шпинделя (постоянно) кВт 11
Размер патрона мм 210 / 254
Гидроцилиндр S-1552 / S-1875 / S-1877
Револьверная голова Sauter make
Количество инструментов 12
Максимальный диаметр расточной оправки мм 40
Сечение резцовой державки мм 25x25
Тип крепления инструмента VDI-40
Мощность приводного инструмента кВт 4,5
Частота вращения приводного инструмента об/мин 4000
Крутящий момент приводного инструмента Нм 22
Направляющие оси Х скольжения
Ход по оси X мм 300
Скорость быстрого хода по оси Х м/мин 20
Диаметр и шаг ШВП по оси Х мм 32x10
Модель двигателя подачи оси X Alpha серия
Крутящий момент двигателя по оси Х Нм 22
Направляющие оси Z скольжения
Ход по оси Z мм 800
Скорость быстрого хода по оси Z м/мин 20
Диаметр и шаг ШВП по оси Z мм 40x10
Модель двигателя подачи оси Z Alpha серия
Крутящий момент двигателя по оси Z Нм 22
Направляющие оси Y скольжения
Ход по оси Y мм 20 / -75
Скорость быстрого хода по оси Y м/мин 10
Диаметр и шаг ШВП по оси Y мм 32x10
Модель двигателя подачи оси Y Alpha серия
Модель двигателя подачи оси Y Нм 22
Диаметр пиноли задней бабки мм нет
Перемещение пиноли задней бабки мм нет
Осевое усилие задней бабки (макс.) кгс нет
Тип вращающегося центра задней бабки нет
Конус пиноли нет
Типоразмер присоединительного конца противошпинделя Flat nose
Внутренний диаметр переднего подшипника мм 80
Диапазон частоты вращения противошпинделя об/мин 6000
Двигатель шпинделя Fanuc Beta серия
Двигатель шпинделя power кВт 5.5 cont. rating / 7.5 10 minute rating
Насос СОЖ RKM 0608
Емкость бака СОЖ л 155
Производительность гидравлического насоса л/мин 14
Емкость гидравлического бака л 45
Давление в системе кг/см² 30
Габаритные размеры станка (Д X Ш X В) мм 3690x1890x2410
Вес станка кг 6,500
2. Габаритные размеры

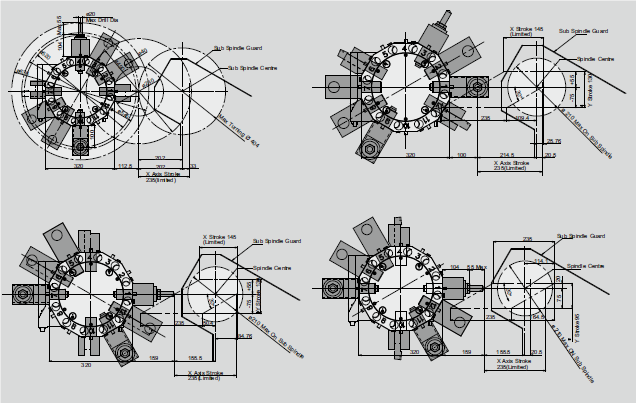

3. Графики крутящего момента
4. Примеры работ
