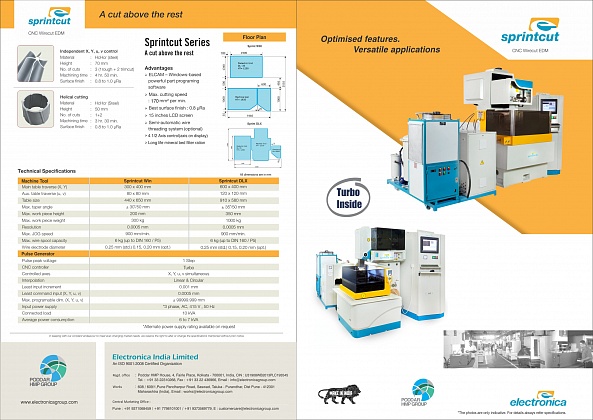

Проволочно-эрозионный станок Sprintcut Win
1 руб.
Добавить в корзину
Рабочая часть
|
|
Конструкция |
Неподвижная стойка, подвижный рабочий стол |
Размер стола |
440х650 мм. |
Мах. высота заготовки |
200 мм. |
Мах. вес заготовки |
500 кг. |
Ход основного стола (X, Y) |
300х400 мм. |
Ход вспомогательного стола (u, v) |
80х80 мм. |
Мах. угол конусности резания |
± 30°/50 мм. |
Мах. скорость JOG |
900 мм/мин |
Дискретность |
0.0005 мм |
Мах. объем проволочной катушки |
6 кг |
Диаметр проволочного электрода |
0.25 мм (стандарт) 0.15, 0.20 мм (опц) |
Импульсный генератор
|
|
Напряжение пикового импульса |
1 шаг (скачок, передача) |
Контроллер ЧПУ CNC |
EMT 100W-5 |
Управляемые оси |
X, Y, u, v синхронно |
Интерполяция |
Линейная и круговая |
Наименьшая дискретность перемещения |
0,001 mm |
Мин. входная команда (X, Y, u, v) |
0,0005 mm |
Мах программируемые размеры (X, Y, u, v) |
± 99999.999 mm |
Входное электроснабжение |
Трехфазное, 415 V* переменного тока, 50 Hz |
Входная мощность |
10 kVA |
Среднее потребление энергии |
6 to 7 kVA |
Блок диэлектрика |
DL 25 P |
Диэлектрическая жидкость |
Деионизированная (обессоленная) вода |
Емкость резервуара |
250 литров |
Фильтрация |
4 бумажных фильтра, точность фильтрации 10 µ |
Особенности:
- Программное управление 4 осями
- Проволочно-вырезная электроэрозионная установка
- Прецизионные направляющие с линейными регуляторами движения для всех осей
Мах. скорость резания:
«160 мм2 / мин [при резании заготовки HCHCr (Steel) толщиной 50 мм специальной мягкой латунной проволокой Æ 0.25]
« 140 мм2 / мин [при резании заготовки HCHCr (Steel) толщиной 50 мм обычной латунной проволокой (Bravocut plus) Æ 0.25]
- Финишная чистота поверхности: 0,8 µ Ra
- Конусность: ± 30 град. / 50 мм
- Технология ePulse
- ELCAM- мощное программное обеспечение для обработки деталей
Импульсный генератор ЧПУ – ePulse 40А DLX CNC:
- Высокоскоростное, высокоточное ЧПУ
- Последовательное программное управление траекторией на основе PMAC и открытой архитектуре мультипроцессорной системы
- 32-разрядная архитектура центрального процессора для человеко-машинного интерфейса
- Управление позиционированием при помощи 56-разрядного цифрового сигнального процессора
Показатель | Величина |
---|---|
Макс. вес заготовки, кг | 500 |
Макс. скорость обработки (Gr-St), мм3/мин | 900 |
Перемещение стола (X x Y), мм | 300х400 |
Размеры стола, мм | 440х650 |
