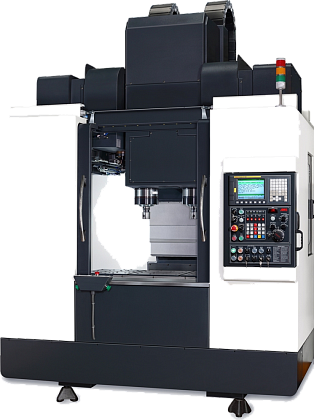

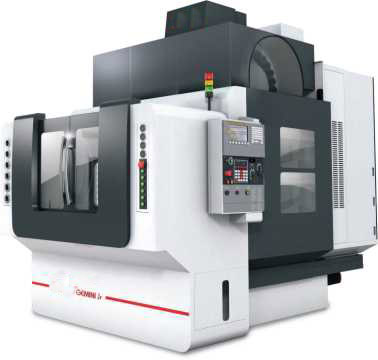

GEMINI-XL

Описание
Эта серия станков включает обрабатывающие центры со спаренным шпинделем, названные Gemini, производства компании AMS. Эти станки отличаются производительностью превышающей в два раза производительность станков с одним шпинделем с теми же техническими характеристиками. Станки со спаренным шпинделем также имеют еще одно преимущество, состоящее в том, что они занимают меньше пространства по сравнению с двумя одинаковыми станками, установленными рядом; ими может управлять один оператор или вообще робот. Станки отличаются прочностью конструкции корпуса и наличием двух шпинделей, собранных с учетом точности для получения качественной обработки. Такие станки пользуются популярностью в автомобилестроении, благодаря тому, что они подходят для производства больших объемов продукции, а также жесткости конструкции.
1. Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИЕд.изм.Величина
Продольное перемещение (Ось X)мм600
Перемещение передней бабки (Ось Y)мм450
Поперечное перемещение (Ось Z)мм600
Расст. от торца шпинделя до верхней поверхности столамм145 - 745
Расстояние между шпинделямимм400
Расст. от пола до верхн. пов-ти столамм985
СТОЛ
Размер столамм × мм1200x480
Тавровый паз столаразмерM 12@100 P
Максимальная нагрузка на столкгс500
ШПИНДЕЛЬ И ОСИ
Конус шпинделя7 / 24 №40
Скорость шпинделя – Стандартоб/мин80 - 8000
- Опц.100-10000
Мощность, передаваемая шпинделемкВт7.5 / 5.5 (2)
Мощность шпинделя – Опц.кВт11 / 7.5 (2)
Быстрое перемещение - X / Y / Zм/мин50 / 50 / 40
Скорость подачимм/мин.1 - 10000
Тип направляющихLM
ТОЧНОСТЬ - По ISO 230-2
Точность позиционированиямм0.010
Повторяемостьмм± 0.003
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина – Станд.шт.20 (2)
ШтревельDIN 69872 / MAS 403
Макс. диаметр инструмента при свободных / занятых соседних гнездахмм80 / 155
Макс. длина инструментамм250
Макс. вес инструментакгс8
Время от стружки до стружки**сек4,8
Тип хвостовика инструмента – Станд.BT - 40
- Опц.HSK A63
Система ЧПУ – Стандартн. FANUC0i MD
ДАННЫЕ ДЛЯ УСТАНОВКИ
Занимаемая площадьмм × мм2300 x 3600
Высота станкамм3450
Вес станка в базовой комплектациикгс7500
Источник электропитания (базовая комплектация станка)кВА40
2. Комплектакция

  • Хвостовик инструмента: BT-40
  • Руководство по эксплуатации
  • Трехъярусная лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Подача СОЖ поливом, смывание стружки
  • Бак для СОЖ и лоток для стружки
  • Лазерная калибровка и проверка шариковым наконечником
  • АСИ на 20(2) инструментов, установленная сбоку
  • Кулер панели для электрошкафа

3. Габаритные размеры
Габариты Джемени.png
4. Графики крутящего момента
гр.крут.мом XL.png
5. Отличительные особенности

Станки построены на жесткой структуре, которая вмещает два шпинделя, которые установлены с точностью, позволяющей получить высокую прецизионность. Станки с двумя шпинделями стали популярны в индустрии производства автомобильных компонентов благодаря тому, что они подходят для крупносерийного производства, обеспечивающего структурную жесткость изделия.


Станки оснащены высокоскоростным шпинделем высокой жесткости и учетверенным замкнутым контуром, имеют оптимальный предварительный натяг и смазаны консистентной смазкой. Эти шпиндели динамически сбалансированы для лучшей работы.

Качество и проверка.jpg

Геометрическая точность станка полностью проверяется для обеспечения высочайших стандартов точности. Для проверки точности позиционирования и повторяемости применяется высокоточное лазерное устройство, производится проверка шариковым наконечником для контроля геометрических погрешностей и для обеспечения высочайшей точности обработки по окружности путем регулирования параметров.


Система автоматической смены паллет на станке сокращает непроизводительное время во время обработки. Обработка может производиться на одной паллете, в то время как другая может быть использована для подготовки (расположение и зажим заготовок и т.д.).

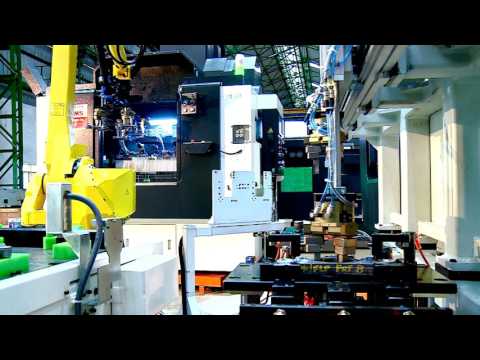

6. Примеры работ
