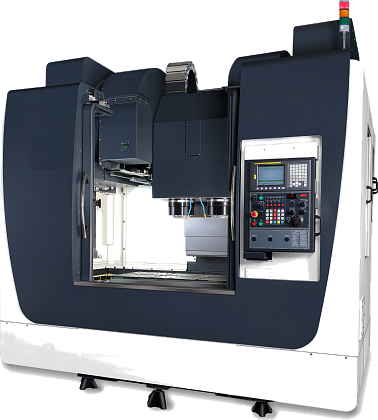

GEMINI MAX 550

Описание
Эта серия станков включает обрабатывающие центры со спаренным шпинделем, названные Gemini, производства компании AMS. Эти станки отличаются производительностью превышающей в два раза производительность станков с одним шпинделем с теми же техническими характеристиками. Станки со спаренным шпинделем также имеют еще одно преимущество, состоящее в том, что они занимают меньше пространства по сравнению с двумя одинаковыми станками, установленными рядом; ими может управлять один оператор или вообще робот. Станки отличаются прочностью конструкции корпуса и наличием двух шпинделей, собранных с учетом точности для получения качественной обработки. Такие станки пользуются популярностью в автомобилестроении, благодаря тому, что они подходят для производства больших объемов продукции, а также жесткости конструкции.
1. Технические характеристики
Обрабатывающая способностьЕд.изм.Величина
Продольное перемещение (по оси X)мм600
Перемещение шпиндельной бабки (по оси Y)мм560 + 40
Поперечное перемещение (по оси Z)мм600
Расстояние от торца шпинделя до верхней поверхности столамм250-850
Расстояние от пола до верхней поверхности столамм1010
Расстояние между двумя шпинделямимм550
Стол
Размер столамм*мм1500 x 575
Тавровый паз на столе размерM16@100 P
Макс. нагрузка на столкгс1000
Шпиндель и оси
Конус шпинделя7/24 № 50
Скорость вращения шпинделяоб/мин45-4500
Мощность шпинделякВт26/22 (2)
Быстрое перемещение - X/Y/Zм/мин40/40/40
Скорость подачимм/мин1-10000
Тип направляющихLM
Устройство автоматической смены инструмента
Система смены инструмента с двухзахватной рукой
Емкость инструментального магазина - Станд.шт.20 (2)
Макс. диаметр инструмента при занятых соседних гнездахмм130
Макс. диаметр инструмента при свободных соседних гнездахмм250
Макс. длина инструментамм350
Макс. вес инструментакг15
Время от стружки до стружкис6,6
Тип хвостовика инструмента Cтанд.BT-50
ОпцияHSK A100
Система ЧПУFANUC 0iMF
Источник питания (Базовая версия станка)кВт80
Данные для монтажа
Площадь поламм*мм3300 x 4200
Высота станкамм3800
Вес базовой версии станкамм11 000
2. Комплектакция
Расстояние между шпинделями:мм550
АСИ, установленное сбоку, с инструментальным магазином20 (2)
Непрямой приводоб/мин4500
Хвостовик инструмента:BT-50
Мощность шпинделякВт26/22 (2)
Быстрое перемещением/мин40/40/40
Бак для охлаждающей жидкости и поддон для стружки
Пакет Fanuc 0iMF

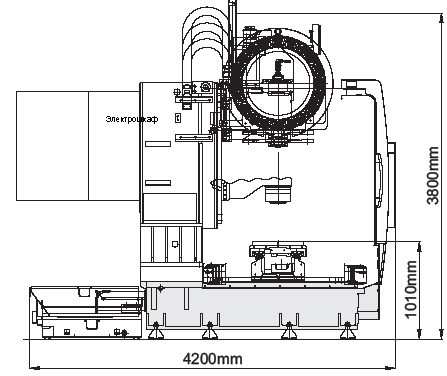

3. Габаритные размеры
4. Отличительные особенности

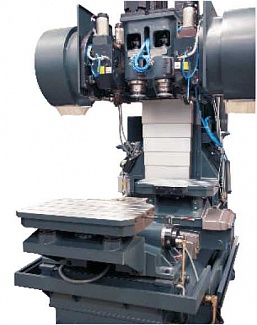

Станки построены на жесткой структуре, которая вмещает два шпинделя, которые установлены с точностью, позволяющей получить высокую прецизионность. Станки с двумя шпинделями стали популярны в индустрии производства автомобильных компонентов благодаря тому, что они подходят для крупносерийного производства, обеспечивающего структурную жесткость изделия.


Станки оснащены высокоскоростным шпинделем высокой жесткости и учетверенным замкнутым контуром, имеют оптимальный предварительный натяг и смазаны консистентной смазкой. Эти шпиндели динамически сбалансированы для лучшей работы.

Качество и проверка.jpg

Геометрическая точность станка полностью проверяется для обеспечения высочайших стандартов точности. Для проверки точности позиционирования и повторяемости применяется высокоточное лазерное устройство, производится проверка шариковым наконечником для контроля геометрических погрешностей и для обеспечения высочайшей точности обработки по окружности путем регулирования параметров.


Система автоматической смены паллет на станке сокращает непроизводительное время во время обработки. Обработка может производиться на одной паллете, в то время как другая может быть использована для подготовки (расположение и зажим заготовок и т.д.)
