CMH-500
0 руб.
Добавить в корзинуЭти станки больше по размерам и могут выдержать большие нагрузки. Серия станков с подвижной колонной позволяет получить высокую точность в связи с сокращенным количеством перемещений обрабатываемых заготовок. Эта конфигурация обеспечивает высокую производительность и простоту интеграции в автоматизированную производственную линию с автоматическим интерфейсом, наличием которого и отличаются эти станки.
В конфигурации CMH все три оси перемещения предназначены для перемещения инструмента. Индексируемый стол и устройство автоматической смены паллет идут в качестве опции, так как станок имеет измененную конструкцию, адаптированную для обработки больших компонентов специфических сфер машиностроения.

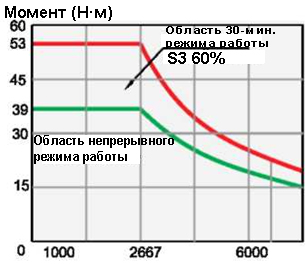

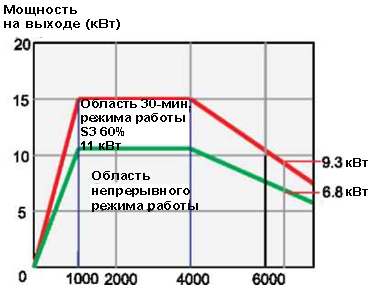

| Ед. изм. | Величина | |
| ТИП КОЛОННЫ | ПЕРЕДВИЖНАЯ | |
| ОБРАБАТЫВАЮЩАЯ СПОСОБНОСТЬ | ||
| Продольное перемещение (ось X) | мм | 800 |
| Перемещение шпиндельной бабки (ось Y) | мм | 550 |
| Поперечное перемещение (ось Z) | мм | 550 |
| От центра шпинделя до стола/паллеты | мм | 120-670 |
| От центра стола до торца шпинделя | мм | 150-700 |
| Высота делительного стола от пола мм (Станд. м/с) | мм | 1060 |
| СТОЛ | ||
| Размер стола/паллеты | ммxмм | 500x630 |
| Тавровый паз (кол-во x размер х шаг) | 5x18x100 | |
| Количество позиций | Град x Поз. | 1Ox360 |
| Макс. нагрузка на стол/паллету | кгс | 500 |
| ШПИНДЕЛИ И ОСИ | ||
| Конус шпинделя | 7/24 No.40 | |
| Скорость вращения шпинделя - Станд. | об/мин | 60-6000 |
| Скорость вращения шпинделя - Опция | об/мин | 80-8000 / |
| Мощность шпинделя – Станд. | кВт | 15/11 |
| Быстрое перемещение по осям X/Y/Z | м/мин | 32/32/32 |
| Скорость подачи | мм/мин | 1-10000 |
| Тип направляющей | LM |
| ТОЧНОСТЬ - В соответствии с ISO 230-2 | ||
| Точность позиционирования | мм | 0.01 |
| Повторяемость | мм | ± 0.003 |
| УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА | ||
| Система смены инструмента | Двухзахватная рука | |
| Емкость инструментального магазина – Станд./Опция | Кол-во | 40/60 |
| Тяговый стержень - Станд.-Опция | DIN 69872 / MAS-403 | |
| Макс. диаметр инструмента при занятых соседних гнездах | мм | 80 |
| Макс. диаметр инструмента при свободных соседних гнездах | мм | 155 |
| Макс. длина инструмента | мм | 350 |
| Макс. вес инструмента | кгс | 8 |
| Время от стружки до стружки | с | 6 |
| Тип хвостовика инструмента | BT-40 | |
| Система ЧПУ FANUC – Станд. | 0iMD | |
| ДАННЫЕ ДЛЯ МОНТАЖА | ||
| Площадь пола | мм x мм | 3300x5500 |
| Высота станка | мм | 3000 |
| Вес базовой версии станка | кгс | 8500 |
| Источник питания (Базовая версия станка) | кВа | 40 |
- Хвостовик инструмента BT-40
- Жесткое резьбонарезание
- СОЖ, подаваемая поливом; пистолет СОЖ
- АСИ, установленное сбоку, с инструментальным магазином 20/40
- Смывание стружки
- Лазерная калибровка и измерение датчиком с шариковым наконечником
- Кулер панели для электрошкафа

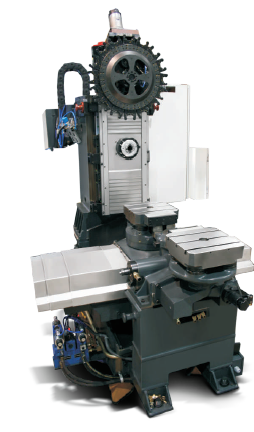

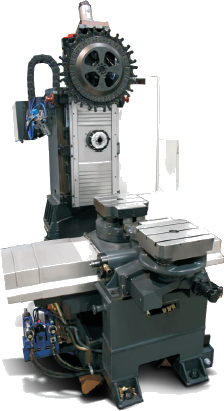

Станки с подвижной колонной являются новым поколением горизонтальных обрабатывающих центров. В серии CMH по всем 3-м осям перемещается только колонна, а стол стационарный.
Quadruplex возврат к заднему расположению, оптимально предварительно загруженный и с консистентной смазкой. Шпиндели динамически сбалансированы для улучшения работы.
Станок поставляется с устройством автоматической смены инструмента (АСИ) с инструментальным магазином 20/30/40 и 60 в стандартной комплектации.
Устройство автоматической смены паллет - опция для серии CMH. Паллеты могут устанавливаться на делительном или поворотном столе.
Оптимальная высота загрузки заготовки, легкий доступ к шпинделю, простота удаления стружки, удобство обслуживания и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).
