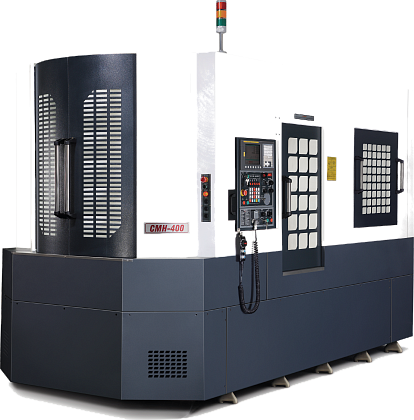

CMH-500-50

Описание
Станки с перемещающейся колонной - это новое поколение горизонтальных обрабатывающих центров, представленных за последние годы компанией AMS. Горизонтальные обрабатывающие центры с перемещающейся колонной имеют популярную конфигурацию, которая подходит под различные сферы назначения. Эти станки больше по размерам и могут выдержать большие нагрузки. Серия станков с подвижной колонной позволяет получить высокую точность в связи с сокращенным количеством перемещений обрабатываемых заготовок. Эта конфигурация обеспечивает высокую производительность и простоту интеграции в автоматизированную производственную линию с автоматическим интерфейсом, наличием которого и отличаются эти станки.
В конфигурации CMH все три оси перемещения предназначены для перемещения инструмента. Индексируемый стол и устройство автоматической смены паллет идут в качестве опции, так как станок имеет измененную конструкцию, адаптированную для обработки больших компонентов специфических сфер машиностроения.
Технические характеристики
Ед. изм. Величина
ТИП КОЛОННЫ ПЕРЕДВИЖНАЯ
ОБРАБАТЫВАЮЩАЯ СПОСОБНОСТЬ
Продольное перемещение (ось X) мм 800
Перемещение шпиндельной бабки (ось Y) мм 550
Поперечное перемещение (ось Z) мм 550
От центра шпинделя до стола/паллеты мм 150-700
От центра стола до торца шпинделя мм 150-700
Высота делительного стола от пола  мм (Станд. м/с) мм 1060
СТОЛ
Размер стола/паллеты ммxмм 500x630
Тавровый паз (кол-во x размер х шаг) 5x18x100
Количество позиций Град x Поз. 1Ox360
Макс. нагрузка на стол/паллету кгс 500
ШПИНДЕЛИ И ОСИ
Конус шпинделя 7/24 No.50
Скорость вращения шпинделя - Станд. об/мин 40-4000
Скорость вращения шпинделя - Опция об/мин 50-5000
Мощность шпинделя – Станд. кВт 15/11
Быстрое перемещение по осям X/Y/Z м/мин 32/32/32
Скорость подачи мм/мин 1-10000
Тип направляющей LM
ТОЧНОСТЬ - В соответствии с ISO 230-2
Точность позиционирования мм 0.01
Повторяемость мм ± 0.003
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА
Система смены инструмента Двухзахватная рука
Емкость инструментального магазина – Станд./Опция Кол-во 20/30
Тяговый стержень - Станд.-Опция DIN 69872
Макс. диаметр инструмента при занятых соседних гнездах мм 100
Макс. диаметр инструмента при свободных соседних гнездах мм 200
Макс. длина инструмента мм 400
Макс. вес инструмента кгс 20
Время от стружки до стружки с 8
Тип хвостовика инструмента BT-50
Система ЧПУ FANUC – Станд. 0iMD
ДАННЫЕ ДЛЯ МОНТАЖА
Площадь пола мм x мм 3500x5500
Высота станка мм 3000
Вес базовой версии станка кгс 8500
Источник питания (Базовая версия станка) кВа 40
Комплектакция

  • Хвостовик инструмента BT-50
  • Жесткое резьбонарезание
  • СОЖ, подаваемая поливом; пистолет СОЖ
  • АСИ, установленное сбоку, с инструментальным магазином 20/40
  • Смывание стружки
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • Кулер панели для электрошкафа

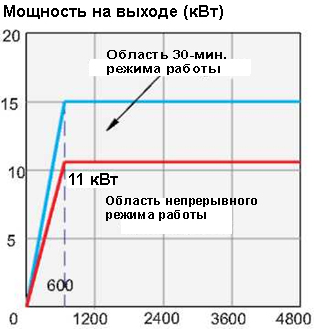

Графики крутящего момента
Габаритные размеры
габариты станка.png
Отличительные особенности

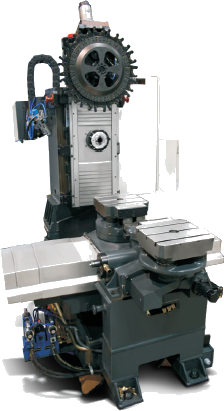

Станки с подвижной колонной являются новым поколением горизонтальных обрабатывающих центров. В серии CMH по всем 3-м осям перемещается только колонна, а стол стационарный.


Quadruplex возврат к заднему расположению, оптимально предварительно загруженный и с консистентной смазкой. Шпиндели динамически сбалансированы для улучшения работы.


Станок поставляется с устройством автоматической смены инструмента (АСИ) с инструментальным магазином 20/30/40 и 60 в стандартной комплектации.

Удобство эксплуат.png

Оптимальная высота загрузки заготовки, легкий доступ к шпинделю, простота удаления стружки, удобство обслуживания и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).
