Описание

В течение последнего десятилетия были спроектированы и разработаны горизонтальные обрабатывающие центры различной конфигурации размеров, которые отвечают требованиям, предъявляемым к станкам с большей производительностью. Новое поколение горизонтальных центров предполагает установку стандартного перемещения стола. Горизонтальные обрабатывающие центры проектируются и производятся под определенные цели производства.

Станки с перемещающейся колонной - это новое поколение горизонтальных обрабатывающих центров. Горизонтальные обрабатывающие центры с перемещающейся колонной имеют популярную конфигурацию, которая подходит под различные сферы назначения. Эти станки больше по размерам и могут выдержать большие нагрузки. Серия станков с подвижной колонной позволяет получить высокую точность в связи с сокращенным количеством перемещений обрабатываемых заготовок. Эта конфигурация обеспечивает высокую производительность и простоту интеграции в автоматизированную производственную линию с автоматическим интерфейсом, наличием которого и отличаются эти станки.
В серии MCH как индексируемый стол, так и устройство автоматической смены паллет входят в стандартную комплектацию.

Показатель	Величина
Двигатель шпинделя, кВт	15 / 11
Макс. нагрузка на стол, кг	500
Перемещение по осям (X/Y/Z), мм	610х610х650
Размеры стола, мм	400х500
Частота вращения шпинделя, об/мин	80-8000

При конструировании станка применялся анализ методами конечных элементов для проверки жесткости и устойчивости конструкции под воздействием и статических, и динамических нагрузок. Процесс МКЭ облегчил оптимизацию конструктивных элементов станка с повышением их прочности и пригодности для решения разнообразных задач.

Быстроходные шпиндели. Квадруплексное расположение «спиной к спине», с оптимальным предварительным нагружением и консистентной смазкой. Для улучшения рабочих характеристик шпиндели динамически отбалансированы. Шпиндели BT могут поставляться с конусом HSK.

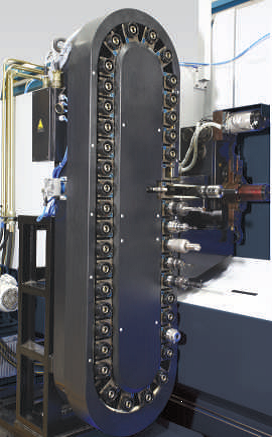

MCH500 поставляется с 40/60 позиционным АСИ для конуса BT40 и с 60 позиционным АСИ для конуса шпинделя BT50.

При конструировании станков эргономике уделяется не меньшее внимание, чем функциональным аспектам. Учитываются такие моменты, как оптимальная высота загрузки заготовки, легкость доступа к шпинделю, простота удаления стружки, удобство в обслуживании и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).
