MCV-550 L-50

Описание
Большинство продуктов компании AMS - это стандартные вертикальные обрабатывающие центры и высокоскоростные вертикальные станки. Стандартные станки  - это рабочие лошадки, которые являются очень выгодным вариантом в связи с быстрой окупаемостью. Стандартный типоразмер этих станков - от размера стола 250 мм до самого большого размера стола 800 мм.
1. Технические характеристики
Ед. изм.Величина
Обрабатывающая способность
Продольное перемещение стола (Ось Х)мм1000
Поперечное перемещение стола (ось Y)мм550
Перемещение передней бабки (ось Z)мм550
Расстояние от поверхности торца шпинделя до верхней поверхности столамм145-695
СТОЛ
Размер столамм × мм1200 × 550
Макс. нагрузка на столкгс800
Шпиндель
Конус шпинделя7 / 24 № 40
Скорость шпинделя — станд.об/мин40-4000
Опц.об/мин50-5000
Мощность шпинделя — станд./опц.кВт15/11 /18,5/15
Подача
Скорость подачимм/мин1-10000
Быстрое перемещение — X/Y/Z — станд.м/мин32/32/24
Тип направляющихX и Y — линейные, Z — коробчатая
Устройство автоматической смены инструмента
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина — станд. / опц.шт.20/30
Макс. диаметр инструмента, когда все гнезда занятымм125
Макс. диаметр инструмента при свободных соседних гнездахмм250
Макс. длина инструментамм350
Макс. вес инструментакгс20
Время от стружки до стружкис8,9
Тип хвостовика инструментаBT‒50
ШтревельDIN 69872/MAS‒403
Система ЧПУ  FANUC — станд.0iMD
Mitsubishi — опц.M70AVU / BVU
Источник питания (станок в базовой комплектации)кВА40
ВЕС СТАНКА — НЕТТОкгс8500
2. Комплектакция

  • Жесткое резьбонарезание
  • Руководство по эксплуатации
  • Хвостовик инструмента: BT‒50
  • Мощность шпинделя: 15/11 кВт
  • Трехступенчатая лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • 20­-позиционное устройство АСИ с боковым расположением
  • Панельный охладитель для электрошкафа

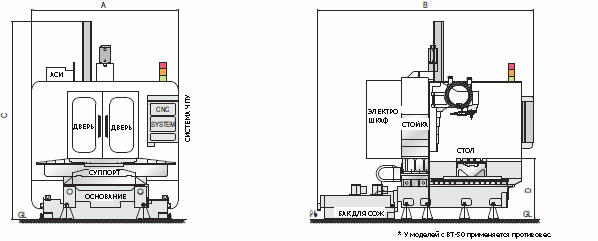

3. Габаритные размеры
План станка.png

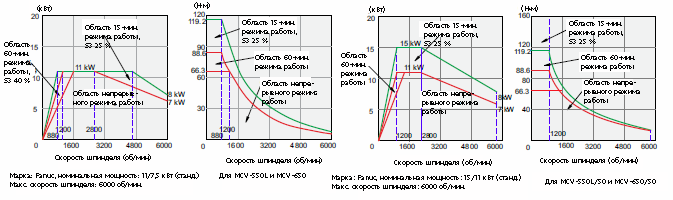

4. Графики крутящего момента
5. Отличительные особенности

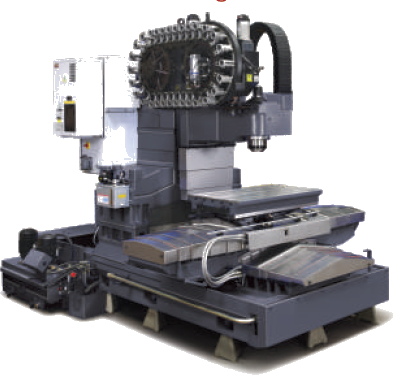

У этих станков конструктивные элементы выполнены из чугуна с мехобработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготовляются, собираются и испытываются из расчета очень сложных условий эксплуатации.


Станки оборудованы шпинделем высокой жесткости, предназначенным для решения широкого спектра задач. AMS строго соблюдает технологию сборки и установки шпинделя на станок. Эти станки оборудуются BT‒40 либо BT‒50.

Качество и проверка.jpg

Характеристики геометрической точности станка подвергаются строгому контролю в целях соответствия высочайшим стандартам точности. Точность позиционирования и повторяемость проверяются с помощью прецизионной лазерной установки, а геометрические ошибки выявляют датчиком с шариковым измерительным наконечником. Высочайшая круглость обеспечивается посредством настройки параметров.

устройство АСИ.png

20­ позиционное устройство АСИ для моделей с BT‒40,

24­ позиционное устройство АСИ для моделей с BT‒50.

пов стол.png

Поворотный стол предназначен главным образом для повышения производительности и сокращения числа наладок. AMS рекомендует UCAM URH321 или NIKKEN 320FA. На станках возможны конфигурации с полностью синхронизированными 4­й и 5­й осью.
