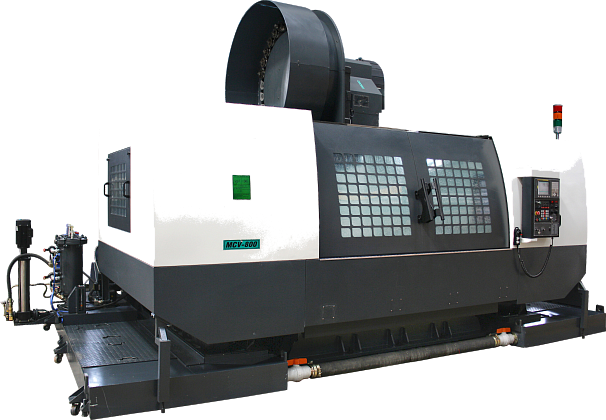

MCV-800-50

Описание
Большинство продуктов компании AMS - это стандартные вертикальные обрабатывающие центры и высокоскоростные вертикальные станки. Стандартные станки  - это рабочие лошадки, которые являются очень выгодным вариантом в связи с быстрой окупаемостью. Стандартный типоразмер этих станков - от размера стола 250 мм до самого большого размера стола 800 мм.
1. Технические характеристики
Ед. изм.Величина
Обрабатывающая способность
Продольное перемещение стола (Ось Х)мм2000
Поперечное перемещение стола (ось Y)мм810
Перемещение передней бабки (ось Z)мм810
Расстояние от торца шпинделя до верхней поверхности столамм175х985
Высота стола от поламм1050
СТОЛ
Размер столамм × мм2400 × 810
Т­-образный паз (кол-во × размер × ход)6 × 18 × 125
Макс. нагрузка на столкгс2000
ШПИНДЕЛЬ И ОСИ
Конус шпинделя7 / 24 № 50
Скорость шпинделя — станд.об/мин40-4000
Мощность шпинделя — станд.кВт18,5/15
Быстрое перемещение — X / Y / Zм/мин18/18/18
Скорость подачимм/мин1-10000
Тип направляющихлинейные
Устройство автоматической смены инструмента
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина — станд. / опц.шт.20/30
ШтревельDIN 69872
Макс. диаметр инструмента, когда все гнезда занятымм125
Макс. диаметр инструмента при свободных соседних гнездахмм250
Макс. длина инструментамм350
Макс. вес инструментакгс20
Время от стружки до стружки**с11
Тип хвостовика инструментаBT‒50
Система ЧПУ станд. — FANUC0iM‒D
Вес станка в базовой конфигурациикгс18000
Источник питания (станок в базовой комплектации)кВА40
2. Комплектакция

  • Жесткое резьбонарезание
  • Хвостовик инструмента: BT‒50
  • Мощность шпинделя: 18,5/15 кВт
  • Трехступенчатая лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Подача СОЖ поливом, смывание стружки и пистолет для СОЖ
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • 20-­позиционное устройство АСИ с боковым расположением для моделей с BT‒50
  • Панельный охладитель для электрошкафа

3. Габаритные размеры
План станка.png

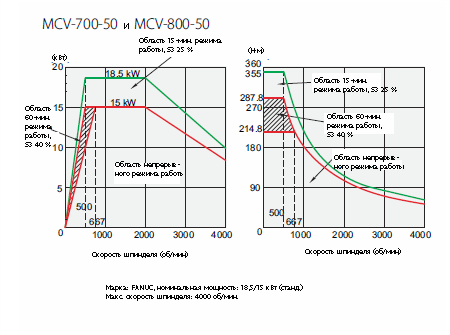

4. Графики крутящего момента
гр.кр.мом 700-50 800-50.png
5. Отличительные особенности

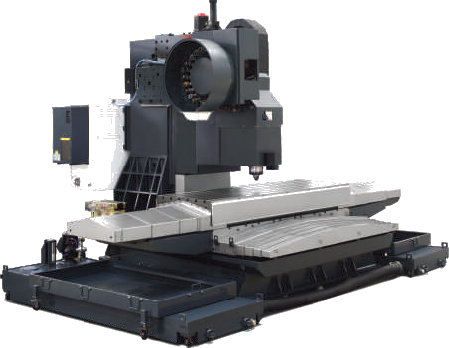

У станков конструктивные элементы выполнены из чугуна с мех. обработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготавливаются, собираются и испытываются из расчета очень сложных условий эксплуатации.


Станки оборудованы шпинделем высокой жесткости, предназначенным для решения широкого спектра задач. AMS строго соблюдает технологию сборки и установки шпинделя на станок. Эти станки оборудуются BT‒40 либо BT‒50.

Качество и проверка.jpg

Характеристики геометрической точности станка подвергаются строгому контролю в целях соответствия высочайшим стандартам точности. Точность позиционирования и повторяемость проверяются с помощью прецизионной лазерной установки, а геометрические ошибки выявляют датчиком с шариковым измерительным наконечником. Высочайшая круглость обеспечивается посредством настройки параметров.
