540V

1. Технические характеристики
Перемещения
Xмм500
Yмм450
Zмм400
Расст. от торца шпинделя до верхней поверхности столамм110-560
Стол
Размер столамм650x400
Максимальная нагрузка на столкг400
Высота стола от поламм885
Шпиндель
Тип хвостовика инструментаBT-40
Скорость шпинделя – Стандартоб/мин60 - 6000
- Опц.об/мин80 - 8000
- Опц.об/мин100 - 10000
Мощность шпинделя – Стандарт. (15 мин/непрерыв.)кВт7.5/5.5
Подача
Рабочая подачам/мин1 - 10
Быстрое перемещением/мин40/ 40/ 40
Устройство автоматической смены инструмента
Кол-во инструментов - Станд. / Опц.20 / 24
Максимальный диаметр инструмента (Когда все гнезда заняты)мм80
Максимальный диаметр инструмента (При свободных соседних гнездах)мм155
Масса инструмента макс.кг8
Длина инструмента макс.мм250
Система смены инструментаДвухзахватная рука
Время от стружки до стружкис4.5
Точность станка (По ISO 230-2)
Точность позиционированиямм0.010
Повторяемостьмм±0.003
Система управления
Fanucстанд.0iMF
Данные для установки
Ширина станкамм1750
Глубина станкамм2700
Высота станкамм2500
Вес станка - неттокг3400
2. Комплектакция
  • Скорость шпинделя 6 000 об. /мин.
  • Тип хвостовика инструмента BT-40
  • Мощность шпинделя 7,5 / 5,5 кВт
  • АСИ на 20 инструментов, установленная сбоку
  • 40 / 40 / 40 м/мин. ускоренное перемещение
  • Система СОЖ
  • Пакет FANUC 0iMF

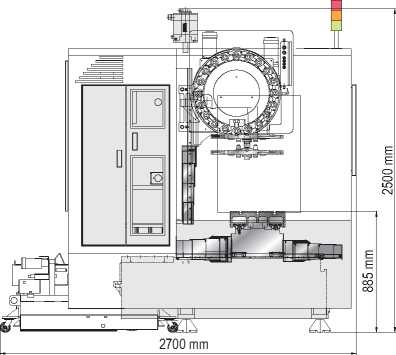

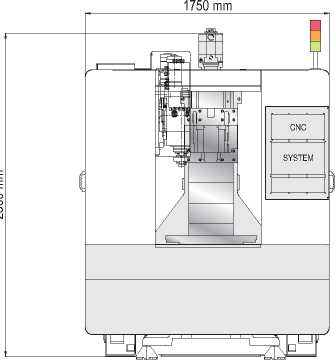

3. Габаритные размеры
