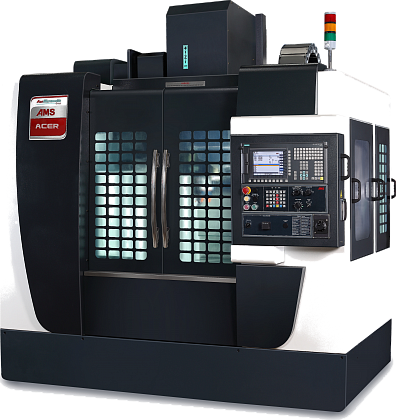

CHALLENGER +

Описание
Большинство продуктов компании AMS - это стандартные вертикальные обрабатывающие центры и высокоскоростные вертикальные станки. Высокоскоростные вертикальные обрабатывающие центры в значительной степени быстрее, особенно, если говорить о быстрых перемещениях и о скорости вращения шпинделя. Данные станки позволяют сократить в достаточной степени нерабочее время станка и, соответственно, это влияет на сокращение общего циклового времени. Эти станки подходят для обработки больших партий крупногабаритных заготовок. Конструкция станков проектируется и тщательно проверяется для того, чтобы обеспечивать беспрепятственность быстрых перемещений.
1. Технические характеристики
Ед. изм.Величина
Обрабатывающая способность
Продольное перемещение стола (Ось Х)мм600
Поперечное перемещение стола (ось Y)мм450
Перемещение передней бабки (ось Z)мм350
Расстояние от поверхности торца шпинделя до верхней поверхности столамм195…545
Высота стола от поламм925
СТОЛ
Размер столамм × мм900 × 450
Т­образный паз (кол-во × размер × ход)3 × 14 × 125
Макс. нагрузка на стол станд./опц.кгс250/500
ШПИНДЕЛЬ И ОСИ
Конус шпинделя7/24 № 40
Скорость шпинделя — станд.об/мин80-8000
Скорость шпинделя — опц. 1об/мин100-10000
Скорость шпинделя — опц. 2об/мин120-12000
Мощность шпинделя — станд.кВт7,5/5,5
Мощность шпинделя — опц.кВт11/7,5
Быстрое перемещение — X/Y/Z — станд.м/мин50/50/40
— Опц.м/мин40/40/40
Скорость подачимм/мин1-10000
Тип направляющихлинейные
Точность — по ISO 230‒2
Точность позиционированиямм0,01
Повторяемостьмм±0,003
Устройство автоматической смены инструмента
Система смены инструментаДисковая безрычажная
Емкость инструментального магазина — станд. / опц.шт.12
ШтревельMAS‒403
Макс. диаметр инструмента, когда все гнезда занятымм80
Макс. диаметр инструмента при свободных соседних гнездахмм125
Макс. длина инструментамм250
Макс. вес инструментакгс6
Время от стружки до стружки с3,3
Тип хвостовика инструментаBT‒40
Система ЧПУ — станд. FANUC0iMate MD
Монтажные данные
Занимаемая площадьмм × мм1900 × 3100
ВЫСОТА СТАНКАмм2650
Вес станка в базовой конфигурациикгс4800
Источник питания (станок в базовой комплектации)кВА14
2. Габаритные размеры

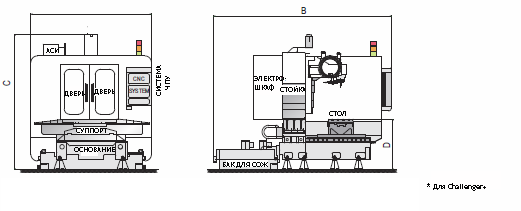

План станка челенджер.png
3. Графики крутящего момента

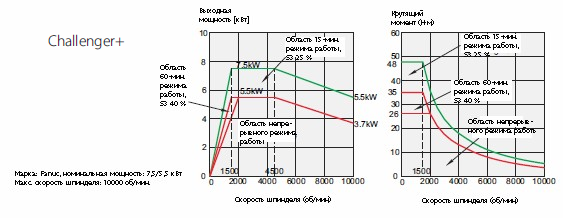

гр.кр.мом challenger.png
4. Отличительные особенности

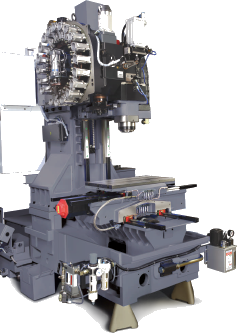

У всех станков конструктивные элементы выполнены из чугуна с мехобработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготовляются, собираются и испытываются из расчета очень сложных условий эксплуатации.


Высокоскоростные станки AMS оборудованы быстроходными шпинделями высокой жесткости. Предназначены для решения широкого диапазона задач. Шпиндель AMS с прямым приводом рядного подключения соединен с двигателем напрямую, что позволяет снизить нагрев, шум и вибрацию. Эти станки оборудуются BT‒40 либо HSK A63. До пробной мехобработки шпиндели проверяются на биение и вибрации.

Простота эксплуатации.png

При конструировании наших станков эргономике уделяется не меньшее внимание, чем функциональным аспектам. Учитываются такие моменты, как оптимальная высота загрузки заготовки, легкость доступа к шпинделю, простота удаления стружки, удобство в обслуживании и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).

устройство АСИ.png

Стандартное АСИ — на 12 позиций инструмента с передним расположением.

пов стол.png

Поворотный стол предназначен главным образом для повышения производительности и сокращения числа наладок. Для станков рекомендуют UCAM URH 201/251 или NIKKEN 180LFA/260FA..
