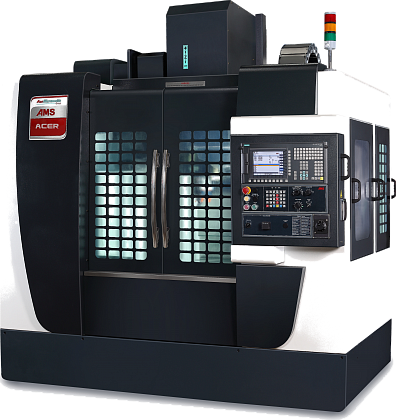

LEADER 400XL

Описание
Большинство продуктов компании AMS - это стандартные вертикальные обрабатывающие центры и высокоскоростные вертикальные станки. Высокоскоростные вертикальные обрабатывающие центры в значительной степени быстрее, особенно, если говорить о быстрых перемещениях и о скорости вращения шпинделя. Данные станки позволяют сократить в достаточной степени нерабочее время станка и, соответственно, это влияет на сокращение общего циклового времени. Эти станки подходят для обработки больших партий крупногабаритных заготовок. Конструкция станков проектируется и тщательно проверяется для того, чтобы обеспечивать беспрепятственность быстрых перемещений.
1. Технические характеристики
Ед.изм.Величина
Обрабатывающая способность
Продольное перемещение (Ось X)мм600
Перемещение передней бабки (ось Y)мм450
Поперечное перемещение (Ось Z)мм500
Расстояние от поверхности торца шпинделя до верхней поверхности столамм250-750
Расстояние от пола до верхней поверхности столамм860
СТОЛ
Столмм × мм750 × 400 (2)
Т­образный паз (кол-во × размер × ход)резьба M16 при ходе 100
Макс. нагрузка на столкгс300
ШПИНДЕЛЬ И ОСИ
Конус шпинделя7/24 № 40
Скорость шпинделя — станд. / опц.об/мин8000/10000
Мощность шпинделякВт11/7,5
Мощность шпинделя — опц.кВт15/11
Быстрое перемещение — X/Y/Zм/мин50/50/40
Скорость подачимм/мин1-10000
НаправляющиеВидлинейные
Точность — по ISO 230‒2
Точность позиционирования0,01
Повторяемость±0,003
Точность — по VDI / DGQ 3441
Точность позиционирования0,015
Повторяемость±0,005
Устройство автоматической смены инструмента
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина — станд.шт.30
Макс. диаметр инструмента, когда соседние гнезда занятымм75
Макс. диаметр инструмента при свободных соседних гнездахмм125
Макс. длина инструментамм250
Макс. вес инструментакгс8
Время от стружки до стружкис5
Тип хвостовика инструментаBT‒40
Система ЧПУ станд. — FANUC0iMD
Монтажные данные
Занимаемая площадьмм × мм2600 × 4400
Высота станкамм3300
Вес станка в базовой конфигурациикгс7000
Источник питания (станок в базовой комплектации)кВА40
2. Комплектакция

  • Жесткое резьбонарезание
  • Хвостовик инструмента: BT‒40
  • Мощность шпинделя: 11/7,5 кВт
  • Скорость шпинделя 8000 об/мин
  • Трехступенчатая лампа-индикатор
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Подача СОЖ поливом и пистолет для СОЖ
  • Электронный маховик (ручной)
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • Панельный охладитель для электрошкафа

3. Габаритные размеры

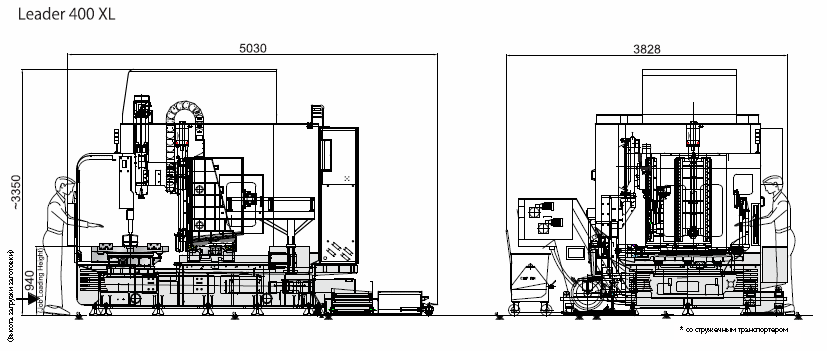

План станка.png
4. Отличительные особенности

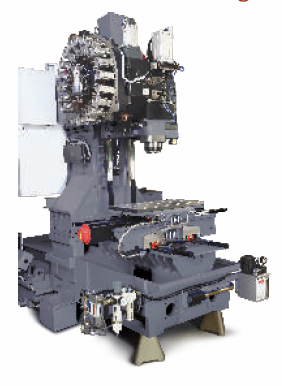

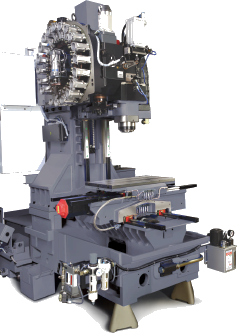

У всех станков конструктивные элементы выполнены из чугуна с мехобработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготавливаются, собираются и испытываются из расчета очень сложных условий эксплуатации.


Высокоскоростные станки оборудованы быстроходными шпинделями высокой жесткости. Предназначены для решения широкого диапазона задач. Шпиндель с прямым приводом рядного подключения соединен с двигателем напрямую, что позволяет снизить нагрев, шум и вибрацию. Эти станки оборудуются BT‒40 либо HSK A63. До пробной мехобработки шпиндели проверяются на биение и вибрации.

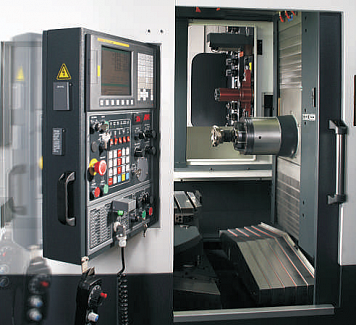

Простота эксплуатации.png

При конструировании наших станков эргономике уделяется не меньшее внимание, чем функциональным аспектам. Учитываются такие моменты, как оптимальная высота загрузки заготовки, легкость доступа к шпинделю, простота удаления стружки, удобство в обслуживании и др. По желанию на станках устанавливаются элементы комплексного профилактического обслуживания (Total Productive Maintenance, TPM).
