MCV-550 L

Описание

Вертикальные фрезерные обрабатывающие центры с ЧПУ производства корпорации ACE Micromatic Group (Индия), являющейся крупнейшим производителем металлообрабатывающего оборудования в Индии, ведущего свою производственную деятельность с 1979 года. Оборудование компании сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности. Клиентами компании ACE являются такие гиганты машиностроения как DMG, Honda, Toyota, 40% производственных площадок Индии оборудованы именно станками ACE Micromatic Group, что, несомненно, свидетельствует о его высоком качестве.

Данные станки предназначены для выполнения фрезерных, расточных, сверлильных и резьбонарезных операций обработки крупных деталей в вертикальном направлении. На станке можно успешно выполнять как черновые операции (в том числе и силовое фрезерование), так и чистовую обработку поверхностей, требующих высокую точность исполнения, изделий из различных материалов, в том числе и закаленной стали.

1. Технические характеристики
Ед. изм.Величина
Обрабатывающая способность
Продольное перемещение стола (Ось Х)мм1000
Поперечное перемещение стола (ось Y)мм550
Перемещение передней бабки (ось Z)мм550
Расстояние от поверхности торца шпинделя до верхней поверхности столамм145х695
СТОЛ

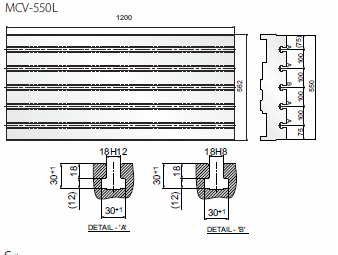

Размер столамм × мм1200 × 550
Макс. нагрузка на столкгс800
Шпиндель
Конус шпинделя7 / 24 № 40
Скорость шпинделя — станд.об/мин60-6000
Опц.об/мин80-8000
Мощность шпинделя — станд./опц.кВт11/7,5/15/11
Подача
Скорость подачимм/мин1-10000
Быстрое перемещение — X/Y/Z — станд.м/мин32/32/24
Тип направляющихX и Y — линейные, Z — коробчатая
Устройство автоматической смены инструмента
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина — станд. / опц.шт.20/24/30
Макс. диаметр инструмента, когда все гнезда занятымм80/75
Макс. диаметр инструмента при свободных соседних гнездахмм155/125
Макс. длина инструментамм250
Макс. вес инструментакгс8
Время от стружки до стружкис6,8
Тип хвостовика инструментаBT‒40
ШтревельDIN 69872/MAS‒403
Система ЧПУ  FANUC — станд.0iMD
Siemens — опц.828 D
Mitsubishi — опц.M70AVU / BVU
Источник питания (станок в базовой комплектации)кВА25
ВЕС СТАНКА — НЕТТОкгс7500
2. Комплектакция

  • Жесткое резьбонарезание
  • Руководство по эксплуатации
  • Хвостовик инструмента: BT‒40
  • Мощность шпинделя: 11/7,5 кВт (BT‒40)
  • Трехступенчатая лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • 20­ позиционное устройство АСИ с боковым расположением
  • Панельный охладитель для электрошкафа

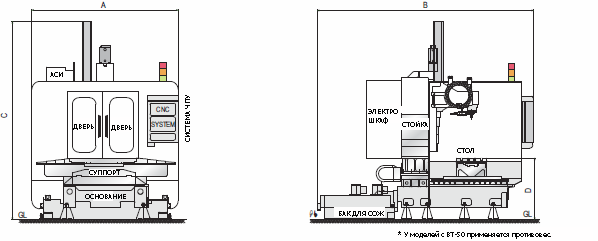

3. Габаритные размеры

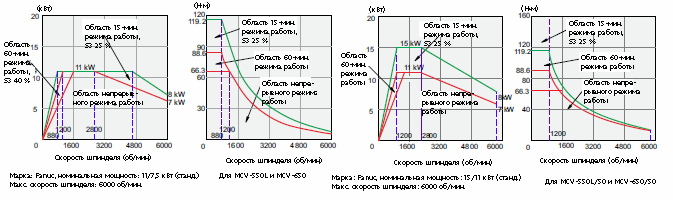

4. Графики крутящего момента
5. Отличительные особенности

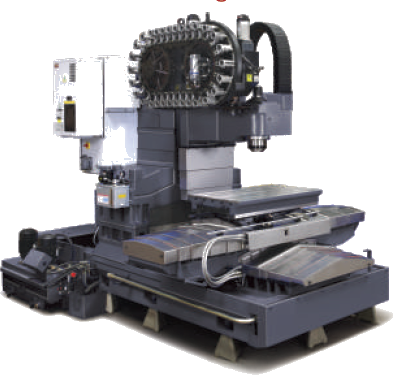

У этих станков конструктивные элементы выполнены из чугуна с мехобработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготовляются, собираются и испытываются из расчета очень сложных условий эксплуатации.


Станки серии MCV‒550L оборудованы шпинделем высокой жесткости, предназначенным для решения широкого спектра задач. AMS строго соблюдает технологию сборки и установки шпинделя на станок. Эти станки оборудуются BT‒40 либо BT‒50.

Качество и проверка.jpg

Характеристики геометрической точности станка подвергаются строгому контролю в целях соответствия высочайшим стандартам точности. Точность позиционирования и повторяемость проверяются с помощью прецизионной лазерной установки, а геометрические ошибки выявляют датчиком с шариковым измерительным наконечником. Высочайшая круглость обеспечивается посредством настройки параметров.

устройство АСИ.png

20­ позиционное устройство АСИ для моделей с BT‒40,

24­ позиционное устройство АСИ для моделей с BT‒50.

пов стол.png

Поворотный стол предназначен главным образом для повышения производительности и сокращения числа наладок. AMS рекомендует UCAM URH321 или NIKKEN 320FA. На станках возможны конфигурации с полностью синхронизированными 4­й и 5­й осью.
