MCV-600

Описание

Вертикальные фрезерные обрабатывающие центры с ЧПУ производства корпорации ACE Micromatic Group (Индия), являющейся крупнейшим производителем металлообрабатывающего оборудования в Индии, ведущего свою производственную деятельность с 1979 года. Оборудование компании сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности. Клиентами компании ACE являются такие гиганты машиностроения как DMG, Honda, Toyota, 40% производственных площадок Индии оборудованы именно станками ACE Micromatic Group, что, несомненно, свидетельствует о его высоком качестве.

Данные станки предназначены для выполнения фрезерных, расточных, сверлильных и резьбонарезных операций обработки крупных деталей в вертикальном направлении. На станке можно успешно выполнять как черновые операции (в том числе и силовое фрезерование), так и чистовую обработку поверхностей, требующих высокую точность исполнения, изделий из различных материалов, в том числе и закаленной стали.

Технические характеристики
Показатель Величина
Двигатель шпинделя, кВт 11 / 7,5 (15 / 11)
Макс. нагрузка на стол, кг 800 / 1200
Перемещение по осям (X/Y/Z), мм 1020х600х600
Размеры стола, мм 1200х650
Частота вращения шпинделя, об/мин 60-6000
Комплектакция
  • Жесткое резьбонарезание
  • Руководство по эксплуатации
  • Хвостовик инструмента: BT‒40
  • Мощность шпинделя: 11/7,5кВт (BT‒40)
  • Трехступенчатая лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • 20­-позиционное устройство АСИ с боковым расположением
  • Панельный охладитель для электрошкафа
Отличительные особенности

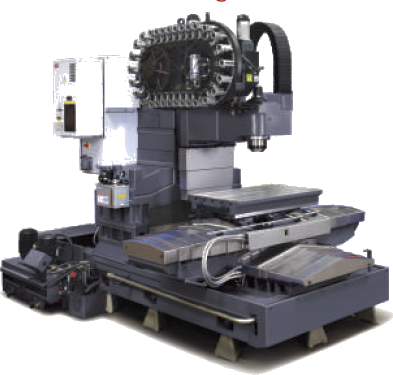

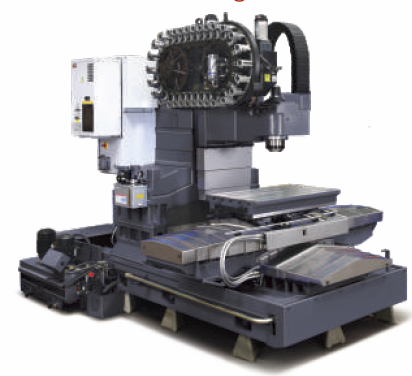

У этих станков конструктивные элементы выполнены из чугуна с мехобработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготовляются, собираются и испытываются из расчета очень сложных условий эксплуатации.

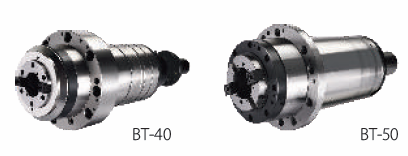

Станки оборудованы шпинделем высокой жесткости, предназначенным для решения широкого спектра задач. AMS строго соблюдает технологию сборки и установки шпинделя на станок. Эти станки оборудуются BT‒40 либо BT‒50.

Качество и проверка.jpg

Характеристики геометрической точности станка подвергаются строгому контролю в целях соответствия высочайшим стандартам точности. Точность позиционирования и повторяемость проверяются с помощью прецизионной лазерной установки, а геометрические ошибки выявляют датчиком с шариковым измерительным наконечником. Высочайшая круглость обеспечивается посредством настройки параметров.

устройство АСИ.png

20­ позиционное устройство АСИ для моделей с BT‒40,

24­ позиционное устройство АСИ для моделей с BT‒50.

пов стол.png

Поворотный стол предназначен главным образом для повышения производительности и сокращения числа наладок. AMS рекомендует UCAM URH321 или NIKKEN 320FA. На станках возможны конфигурации с полностью синхронизированными 4­й и 5­й осью.
