MCV-800

Описание

Вертикальные фрезерные обрабатывающие центры с ЧПУ производства корпорации ACE Micromatic Group (Индия), являющейся крупнейшим производителем металлообрабатывающего оборудования в Индии, ведущего свою производственную деятельность с 1979 года. Оборудование компании сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности. Клиентами компании ACE являются такие гиганты машиностроения как DMG, Honda, Toyota, 40% производственных площадок Индии оборудованы именно станками ACE Micromatic Group, что, несомненно, свидетельствует о его высоком качестве.

Данные станки предназначены для выполнения фрезерных, расточных, сверлильных и резьбонарезных операций обработки крупных деталей в вертикальном направлении. На станке можно успешно выполнять как черновые операции (в том числе и силовое фрезерование), так и чистовую обработку поверхностей, требующих высокую точность исполнения, изделий из различных материалов, в том числе и закаленной стали.

1. Технические характеристики
НаименованиеЕд. изм.Величина
Обрабатывающая способность
Продольное перемещение стола (Ось Х)мм2000
Поперечное перемещение стола (ось Y)мм810
Перемещение передней бабки (ось Z)мм810
Расстояние от торца шпинделя до верхней поверхности столамм175х985
Высота стола от поламм1050
СТОЛ
Размер столамм × мм2400 × 810
Т­образный паз (кол-во × размер × ход)6 × 18 × 125
Макс. нагрузка на столкгс2000
ШПИНДЕЛЬ И ОСИ
Конус шпинделя7/24 № 40
Скорость шпинделя — станд.об/мин50-5000
Мощность шпинделя — станд.кВт18,5/15
Быстрое перемещение — X / Y / Zм/мин18/18/18
Скорость подачимм/мин1-10000
Тип направляющихлинейные
Устройство автоматической смены инструмента
Система смены инструментаДвухзахватная рука
Емкость инструментального магазина — станд. / опц.шт.24/30
ШтревельDIN 69872
Макс. диаметр инструмента, когда все гнезда занятымм80/75
Макс. диаметр инструмента при свободных соседних гнездахмм155/125
Макс. длина инструментамм250
Макс. вес инструментакгс8
Время от стружки до стружки**с10,5
Тип хвостовика инструментаBT‒40
Система ЧПУ станд. — FANUC0iM‒D
Вес станка в базовой конфигурациикгс17000
Источник питания (станок в базовой комплектации)кВА40
2. Комплектакция

  • Жесткое резьбонарезание
  • Хвостовик инструмента: BT‒40
  • Мощность шпинделя: 18,5/15 кВт
  • Трехступенчатая лампа-индикатор
  • Рабочее освещение
  • Полное ограждение
  • Бак для СОЖ и поддон для стружки
  • Подача СОЖ поливом, смывание стружки и пистолет для СОЖ
  • Лазерная калибровка и измерение датчиком с шариковым наконечником
  • 24-позиционное устройство АСИ с боковым расположением
  • Панельный охладитель для электрошкафа

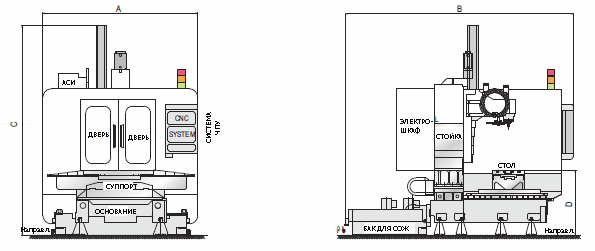

3. Габаритные размеры
План станка.png

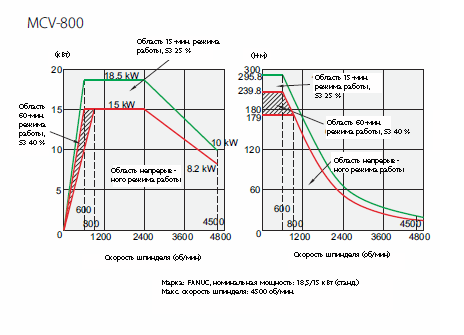

4. Графики крутящего момента
гр.кр.мом 800.png
5. Отличительные особенности

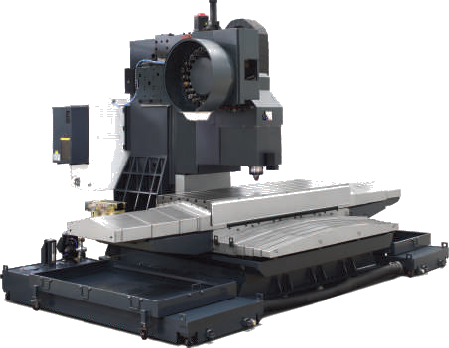

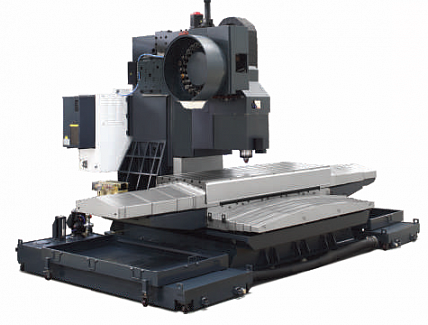

У станков конструктивные элементы выполнены из чугуна с мех. обработкой. Они обеспечивают поддержание встроенных точностных характеристик. Станки конструируются, изготавливаются, собираются и испытываются из расчета очень сложных условий эксплуатации.

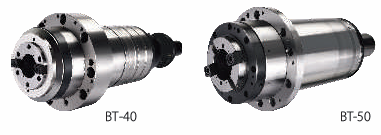

Станки оборудованы шпинделем высокой жесткости, предназначенным для решения широкого спектра задач. AMS строго соблюдает технологию сборки и установки шпинделя на станок. Эти станки оборудуются BT‒40 либо BT‒50.

Качество и проверка.jpg

Характеристики геометрической точности станка подвергаются строгому контролю в целях соответствия высочайшим стандартам точности. Точность позиционирования и повторяемость проверяются с помощью прецизионной лазерной установки, а геометрические ошибки выявляют датчиком с шариковым измерительным наконечником. Высочайшая круглость обеспечивается посредством настройки параметров.
