УиП ВФ-550/1200

Описание

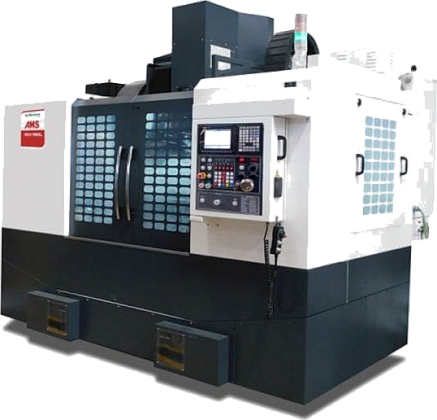

Вертикальные фрезерные обрабатывающие центры с ЧПУ совместного производства корпорации ACE Micromatic Group (Индия) и ООО «Урал-инструмент-Пумори». Оборудование компании ACE сертифицировано по европейским стандартам и рекомендовано к применению в любой области машиностроения, в том числе и в аэрокосмической промышленности. Клиентами компании ACE являются такие гиганты машиностроения как Bosch, Honda, Toyota, 40% производственных площадок Индии оборудованы именно станками ACE Micromatic Group, что, несомненно, свидетельствует о его высоком качестве.
На станке можно успешно выполнять как черновые операции (в том числе и силовое фрезерование), так и чистовую обработку поверхностей, требующих высокую точность исполнения, изделий из различных материалов, в том числе закаленной стали.
1. Технические характеристики
Показатель Ед. изм. Величина
Размер стола мм 1200×550
Т-образные пазы (число × ширина × шаг) мм 5×18×100
Перемещение по оси X мм 1000
Перемещение по оси Y мм 550
Перемещение по оси Z мм 550
Допустимая нагрузка на стол кг 800
Расстояние от торца шпинделя до поверхности стола мм 125-675
Расстояние от центра шпинделя до направляющих оси Z мм 620
Тип направляющих по осям X, Y Качения
Тип направляющих по оси Z Качения
Крутящий момент на осях X / Y / Z Нм 20 / 20 / 36
Скорость быстрых перемещений X / Y / Z м/мин 32 / 32 / 24
Диапазон рабочих подач мм/мин 1-10 000
Точность позиционирования мм 0,01
Повторяемость мм ±0,003
Тип хвостовика инструмента BT-40
Применяемый штревель DIN 69872 Form-B
Инструментальный магазин ед 20
Наибольший диаметр инструмента (со смежным инструментом в магазине) мм 80
Наибольший диаметр инструмента (без смежного инструмента в магазине) мм 155
Наибольшая длина инструмента мм 250
Наибольший вес инструмента кг 20
Время смены инструмента “от стружки к стружке” с 4.5 / 6.8
Диаметр подшипника на шпинделе мм 70
Посадочный конус шпинделя 7/24 №40
Частота вращения шпинделя мин-1 60-6000
Мощность шпинделя (15мин. / пост.) кВт 16.5 / 11
Объем бака для СОЖ л 300
Объем устройства автоматической смазки (общий / полезный) л 5 / 4
Необходимое давление пневмосети кгс/см2 5
Система ЧПУ SIEMENS 828D
Высота мм 3500
Площадь основания мм 3700×2760
Вес кг 7500
2. Комплектакция
  • Система ЧПУ SIEMENS 828D с 8,4” цветным LCD экраном
  • Приводы осей перемещения и шпинделя фирмы SIEMENS
  • Автоматический сменщик инструмента типа «двойная рука»
  • Цикл жесткого нарезания резьбы
  • 3-х уровневая сигнальная лампа
  • Система слежения за износом инструмента
  • Освещение рабочей зоны
  • Полностью герметичный защитный кожух
  • Охлаждение электрошкафа
  • Устройство блокировки открытия передней двери защитного кожуха
  • Упругие муфты на осях X, Y и Z
  • Предварительный натяг осей
  • Централизованная система смазки
  • Контр балансировка оси Z
  • Аварийный тормоз оси Z
  • Предустанов 4ой оси
  • Блок очистки и сушки воздуха
  • Пистолет для подачи СОЖ
  • Шнековый стружкоуборочный конвейер
  • Смыв стружки с базы
  • Система удаления масла из СОЖ
  • Система подачи СОЖ с баком
  • Выносной генератор импульсов для ручного управления осевых перемещений
  • Полный набор документации к станку на русском языке (1 комплект)
  • CE маркировка
3. Отличительные особенности
станина 550.png

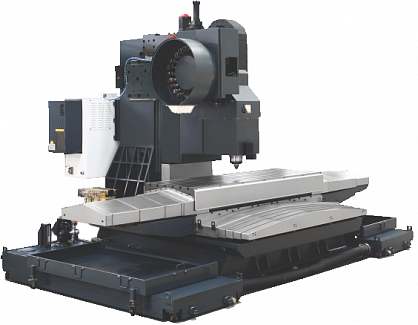

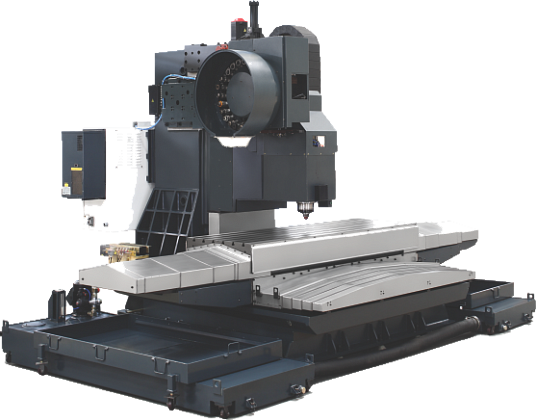

Все поставляемые обрабатывающие центры имеют цельнолитые станины из серого чугуна, спроектированные с использованием метода конечных элементов. Оптимальная конструкция станины позволяет достигать максимальную жесткость в процессе обработки.

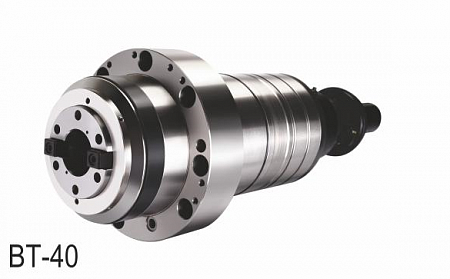

Считается, что шпиндель - это сердце станка, поэтому особое внимание уделяется его производству и сборке на заводе в Индии. Передача вращения на шпиндель осуществляется от двигателей производства Fanuc или Siemens через прямой привод или ременную передачу. Модели станков УиП могут быть оснащены шпинделями с конусами ВТ-30, ВТ-40 и ВТ-50.

устройство АСИ.png

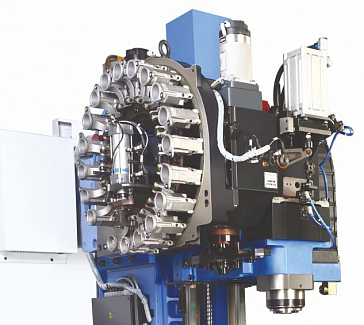

Станки оснащены устройством автоматической смены инструмента (АСИ) с двойной рукой, которое устанавливается в боковой части станка. Многочисленные проверки на каждом этапе производства позволяют повысить надежность данного узла и станка в целом. Станки можно опционально оснастить устройствами АСИ различной ёмкости.

Простота работы.png

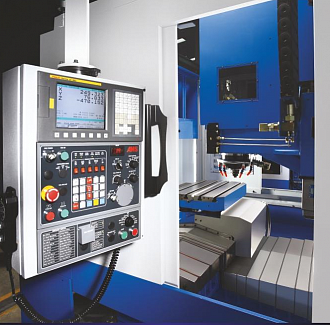

В конструкции станков особое внимание уделяется эргономичности: оптимальной высоте загрузки заготовок, свободному доступу к шпинделю, простоте удаления стружки и удобству проведения технического обслуживания.
