ECO 200 U

Описание

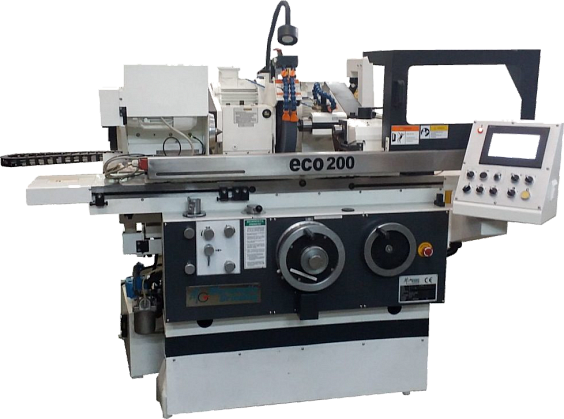

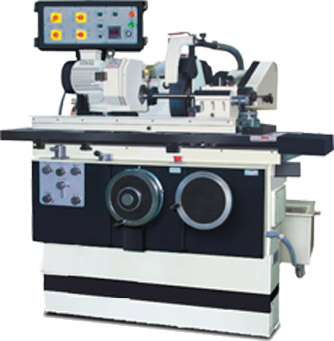

Универсальный круглошлифовальный станок модели ECO 200 U предназначен для выполнения наружного, внутреннего и торцевого шлифования, а так же, шлифования под заданным углом деталей типа тел вращения.
Технические характеристики
Показательед. изм.Величина
Наибольший устанавливаемый диаметрмм200
Наибольшая шлифуемая длинамм400
Максимальный диаметр при наружном шлифованиимм100
Минимальный диаметр при наружном шлифованиимм6
Максимальный диаметр при внутреннем шлифованиимм85
Минимальный диаметр при внутреннем шлифованиимм6
Макс. вес заготовки, устанавливаемый в центрахкг50
Макс. вес заготовки, устанавливаемый в патроне (с патроном)кг30
Размер шлифовального круга (D×d×H)мм350×127×50
Наименьший рабочий диаметр кругамм300
Частота вращения шпинделямин-11800 – 2000
Мощность привода шпинделякВт3,7
Скорость вращения кругам/сек33
Быстрый подходмм40
Подача с маховикамм20
Наибольшая автоматическая поперечная подачамм1,7
Наименьшая величина приращения на диаметрмм0,001
Скорость подачи на диаметр: ¾ грубая ¾ точнаямм/мин0,015 – 6 0,015 – 3
Задержка между проходамисек0-60
Скорость хода столам/мин0,1 – 5
Длина хода столамм450
Наименьший ход в автоматическом режимемм2
Наибольший поворот столаград.-2°…30°
Конус отверстия в шпинделе¾МК-4
Диапазон частоты вращениямин-190 – 1000
Мощность привода шпинделя (2-х ступенчатый)кВт0,28 / 0,37
Присоединительный конус заднего центраМК-3
Длина хода пинолимм25
Коррекция микроконусностимм±0,03
Диаметр пинолимм40
Объем маслобакал40
Мощность привода гидростанциикВт0,75
Мощность помпыл/мин10
Размер шпинделя (Ø×L) / частота вращения:мм / мин-160×250 / 18000
Посадочное отверстие шпинделямм80
Мощность привода шпинделякВт1,5
Рабочее напряжениеВ380, 3-х фазное
Суммарная мощность приводовкВт6,5 [8,5]
Занимаемая площадь (включая бак для СОЖ)мм2600 х 1800
Масса станкакг2000
Характеристики
  • Благодаря прочной чугунной коробчатой конструкции станины станка достигается его высокая статическая и динамическая устойчивость.
  • Гарантированная постоянная круглость< 2 микрон является типовой характеристикой вращающегося шпинделя.<>i>
  • Высокоточные, отшабренные вручную по швейцарскому методу вертикальные и горизонтальные направляющие стола с непрерывной подачей смазки для плавного передвижения.
  • Повторяемость скольжения шлифовальной бабки ± О.ООlмм.

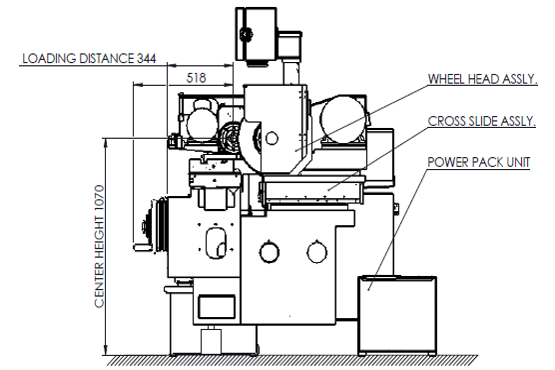

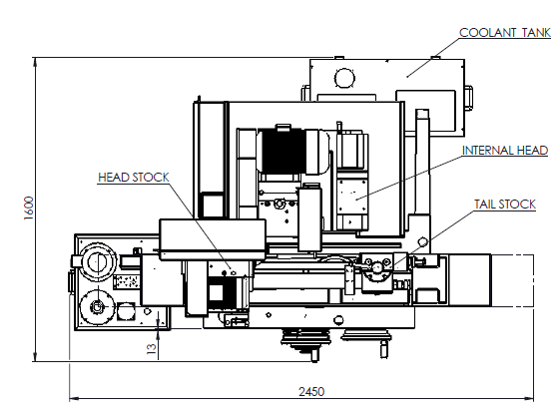

Габаритные размеры
Отличительные особенности
передняя бабка.jpg

Станок оснащён устойчивой шлифовальной головкой со шпинделем. Вставного типа многопозиционный шпиндель с гидродинамическими подшипниками типовой в универсальной модели (опционально шпиндель с антифрикционным подшипником) для вращающегося и неподвижного центра для поддержания постоянной круглости.

задняя бабка.jpg

Жёсткая задняя бабка; пиноль движется в специальных распорных втулках, что упрощает быструю коррекцию рабочего зазора для легкости проведения ТО. Дополнительными характеристиками являются коррекция микро конуса и гидравлическое управление.

внутр шлифовальная головка.jpg

Внутренняя шлифовальная головка находится на отдельном суппорте, который можно быстро доставить на позицию шлифования.

шлифовальная головка.jpg

Шлифовальная головка со шпинделем движется в высокоточных многопозиционных гидродинамических подшипниках, что обеспечивает высокую жёсткость и превосходную обработку лицевой поверхности. Шпиндель изготовлен из азотированной стали, подвергнут особой термической обработке для высокой стабильности размеров, точности и продления срока службы.

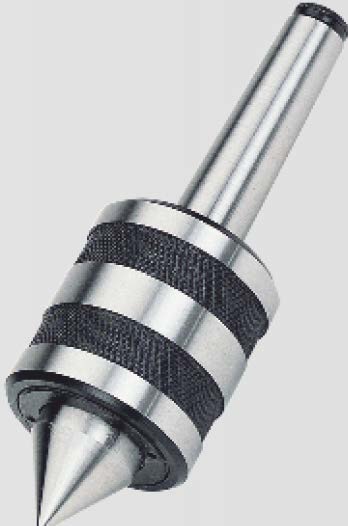

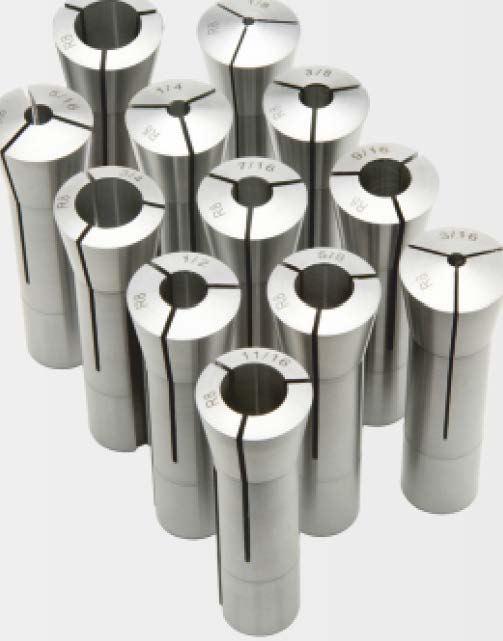

Примеры работ
