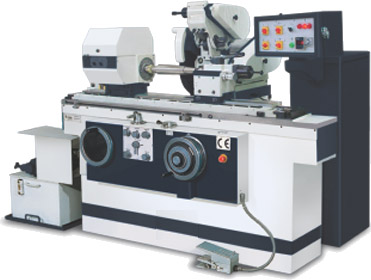

GCU 350x1200

Описание
Гидравлические шлифовальные станки серии GCU используются в цехах высокоточного инструмента и производства для обработки заготовок среднего размера.
Технические характеристики
Показатель Величина
Двигатель шлифовального круга, кВт 3,7 [5,5]
Макс. вес заготовки, кг 80
Макс. диаметр шлифования, мм 160
Размеры шлифовального круга, мм 400x127x50
Расстояние между центрами, мм 1200
Комплектакция
  • Благодаря прочной чугунной коробчатой конструкции станины станка достигается его высокая статическая и динамическая устойчивость.
  • Гарантированная постоянная круглость< 2 микрон является типовой характеристикой вращающегося шпинделя.<>i>Высокоточные, отшабренные вручную по швейцарскому методу вертикальные и горизонтальные направляющие стола с непрерывной подачей смазки для плавного передвижения.Повторяемость скольжения шлифовальной бабки ± О.ООl мм.
Отличительные особенности
передняя бабка.jpg

Станок оснащен устойчивой шлифовальной головкой со шпинделем, которая движется на прецизионных антифрикционных подшипниках при шлифовании как между центрами, так и выдвижным шпинделем.

задняя бабка.jpg

Жёсткая задняя бабка; пиноль движется в специальных распорных втулках, что упрощает быструю коррекцию рабочего зазора для легкости проведения ТО. Дополнительными характеристиками являются коррекция микро конуса и гидравлическое управление.

внутр шлифовальная головка.jpg

Внутренняя шлифовальная головка - это устройство откидного типа с автономным приводным двигателем, которое можно быстро доставить на позицию шлифования.

шлифовальная головка.jpg

Шлифовальная головка со шпинделем движется в высокоточных многопозиционных гидродинамических подшипниках, что обеспечивает высокую жёсткость и превосходную обработку лицевой поверхности. Шпиндель изготовлен из азотированной стали, подвергнут особой термической обработке для высокой стабильности размеров, точности и продления срока службы.
