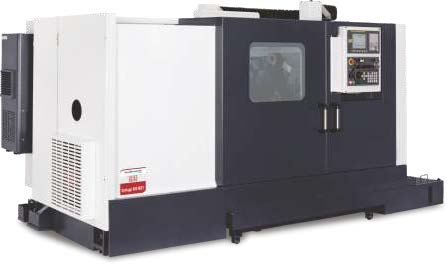

Vantage 800 MSY
1 руб.
Добавить в корзинуОписание

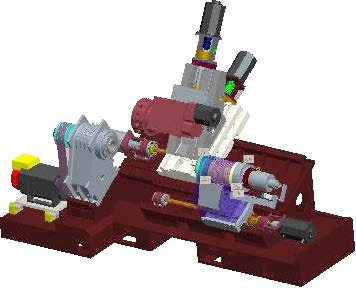

Станки серии Vantage - это горизонтальные токарные центры, разработанные для обеспечения высокой универсальности. Vantage 800 MSY оснащен осью C для точного позиционирования шпинделя во время работы с рабочим инструментом, осью Y и X & Z, которая облегчает сложные операции фрезерования, сверления, нарезания резьбы и других операций. Подшпиндель в этом станке облегчает обработку детали с обеих сторон.
Технические характеристики
| Наименование | Ед.изм. | Величина |
| Система ЧПУ | Fanuc 0i-TF | |
| Диаметр устанавливаемый над станиной | мм | 640 |
| Диаметр устанавливаемый над суппортом | мм | 400 |
| Максимальный обрабатываемый диаметр | мм | 400 |
| Типоразмер присоединительного конца главного шпинделя | A2-6 / A2-8 | |
| Максимальный обрабатываемый пруток | мм | 51 /74 /76 |
| Диаметр сквозного отверстия главного шпинделя | мм | 63 / 86 |
| — | 100 / 120 | |
| Диапазон частоты вращения главного шпинделя | об/мин | 5000 / 3500 |
| Двигатель шпинделя | Alpha серия | |
| Мощность двигателя шпинделя (30 мин) | кВт | 15 |
| Мощность двигателя шпинделя (постоянно) | кВт | 11 |
| Размер патрона | мм | 210 / 254 |
| Гидроцилиндр | S-1552 / S-1875 / S-1877 | |
| Револьверная голова | Sauter make | |
| Количество инструментов | 12 | |
| Максимальный диаметр расточной оправки, | мм | 40 |
| Сечение резцовой державки | мм | 25x25 |
| Тип крепления инструмента | VDI-40 | |
| Мощность приводного инструмента | кВт | 4,5 |
| Частота вращения приводного инструмента | об/мин | 4000 |
| Крутящий момент приводного инструмента | Нм | 22 |
| Ход по оси X | мм | 300 |
| Скорость быстрого хода по оси Х | м/мин | 20 |
| Диаметр и шаг ШВП по оси Х | мм | 32x10 |
| Модель двигателя подачи оси X | Alpha серия | |
| Крутящий момент двигателя по оси Х | 22 | |
| Ход по оси Z | мм | 800 |
| Скорость быстрого хода по оси Z | м/мин | 20 |
| Диаметр и шаг ШВП по оси Z | мм | 40x10 |
| Модель двигателя подачи оси Z | Alpha серия | |
| Крутящий момент двигателя по оси Z | Нм | 22 |
| Направляющие оси Y | скольжения | |
| Ход по оси Y | мм | 55 / -75 |
| Скорость быстрого хода по оси Y | м/мин | 10 |
| Диаметр и шаг ШВП по оси Y | мм | 32x10 |
| Модель двигателя подачи оси Y | Alpha серия | |
| Модель двигателя подачи оси Y | Нм | 22 |
| Диаметр пиноли задней бабки | мм | 100 |
| Перемещение пиноли задней бабки | мм | 120 |
| Осевое усилие задней бабки (макс.) | кгс | 500 |
| Тип вращающегося центра задней бабки | Удлиненный | |
| Конус пиноли | MT-5 | |
| Типоразмер присоединительного конца противошпинделя | нет | |
| Внутренний диаметр переднего подшипника | мм | нет |
| Диапазон частоты вращения главного шпинделя | об/мин | нет |
| Двигатель шпинделя | нет | |
| Двигатель шпинделя power | кВт | нет |
| Насос СОЖ | RKM 0608 | |
| Емкость бака СОЖ | л | 155 |
| Производительность гидравлического насоса | л/мин | 14 |
| Емкость гидравлического бака | л | 45 |
| Давление в системе | кг/см² | 30 |
| Габаритные размеры станка (Д X Ш X В) | мм | 3690x1890x2410 |
| Вес станка | кг | 6,000 |
