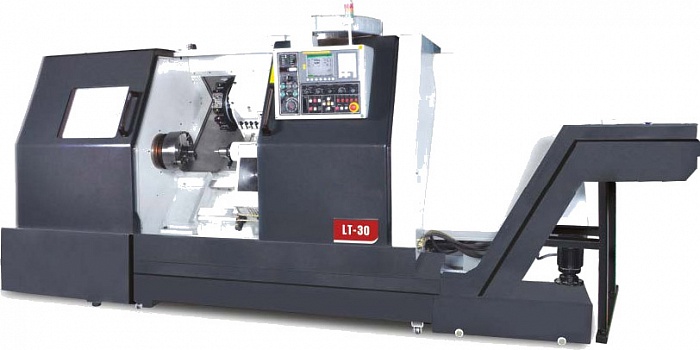

LT-30 M

Описание
Станки являются высокоточными токарными обрабатывающими центрами с ЧПУ, соответствующие широкому диапазону потребностей заказчиков. Компоненты станков такие, как ШВП, подшипники, системы ЧПУ и приводы, подбираются от лучших мировых производителей. Станки собираются специальной командой профессионалов под контролем опытного технического эксперта. Данные модели станков доступны в трех версиях, в зависимости от длины обработки.
Технические характеристики
НаименованиеЕд. изм.Величина
Система ЧПУFanuc 0i-TF
Диаметр устанавливаемый над станиноймм650
Расстояние между центрамимм950
Максимальный обрабатываемый диаметрмм480
Типоразмер присоединительного конца главного шпинделяA2-8 / A2-11
Максимальный обрабатываемый прутокмм67 / 90
Диаметр сквозного отверстия главного шпинделямм80 / 105
Внутренний диаметр переднего подшипникамм120 / 150
Диапазон частоты вращения главного шпинделяоб/мин.3000 / 2000
Двигатель шпинделяAlpha series
Мощность двигателя шпинделя (30 мин)кВт22
Мощность двигателя шпинделя (постоянно)кВт18,5
Размер патронамм254 / 315 / 381
ГидроцилиндрS-1875 / S-2091
Револьверная головаBTP-125
Колличество инструментов8
Максимальный диаметр расточной оправкимм50
Сечение резцовой державкимм25x25
Тип крепления инструментаVDI-40
Мощность приводного инструментакВт4,5
Частота вращения приводного инструментаоб/мин.4000
Крутящий момент приводного инструментаНм22
Направляющие оси ХBox Guide ways
Ход по оси Xмм255
Скорость быстрого хода по оси Хм/мин.15
Диаметр и шаг ШВП по оси Хмм32x10
Модель двигателя подачи оси XAlpha series
Крутящий момент двигателя по оси ХНм22
Направляющие оси ZBox Guide ways
Ход по оси Zмм950
Скорость быстрого хода по оси Zм/мин15
Диаметр и шаг ШВП по оси Zмм40x10
Модель двигателя подачи оси ZAlpha series
Крутящий момент двигателя по оси ZНм22
Диаметр пиноли задней бабкимм100
Перемещение пиноли задней бабкимм120
Осевое усилие задней бабки (макс.)кгс600
Тип вращающегося центра задней бабкиAdd on
Конус пинолиMT-5
Типоразмер присоединительного конца противошпинделяNA
Насос СОЖRKM 0608
Емкость бака СОЖл230
Производительность гидравлического насосал/мин.14
Емкость гидравлического бакал45
Давление в системекг/см²30
Габаритные размеры станка (Д X Ш X В)мм4325x1875x1980
Вес станкакг6,500

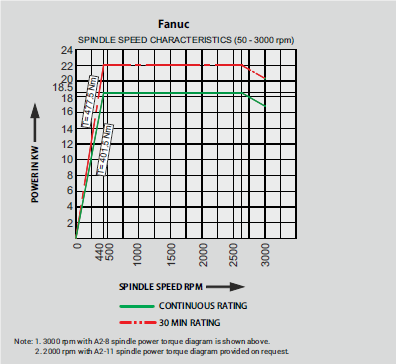

Графики крутящего момента

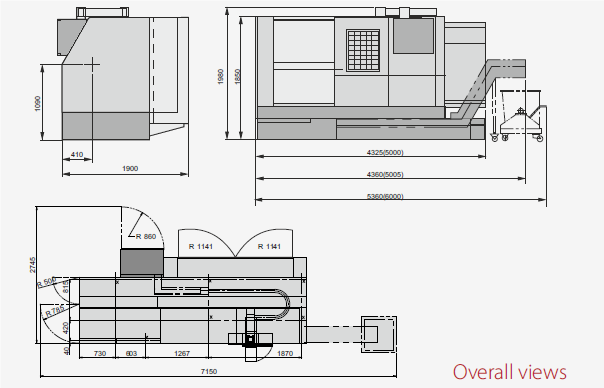

Габаритные размеры
Отличительные особенности

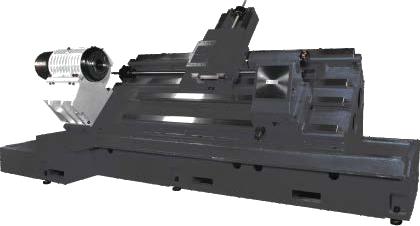

Цельнолитая станина изготовленная из мелкозернистого чугуна марки 25 имеет конструкцию коробчатого типа и развитую систему ребер жесткости. Данная конструкция обеспечивает максимальную жесткость и термостабильность. Станина спроектирована таким образом, чтобы обеспечивать простоту удаления стружки. Поддон для стружки расположен под зоной.


Шпиндель картриджного типа проходит сборку и проверку в специальном термоконстантном помещении. Конфигурация опорного узла дает очень хорошую жесткость шпиндельному узлу как в аксиальном, так и в радиальном направлениях. Дополнительная смазка подшипников не требуется. Двигатель шпинделя с высоким крутящим моментов обеспечивает достаточную мощность для снятия большого количества металла и работы в тяжелых условиях.


Оси X и Z отличаются высокоточными ШВП большого диаметра, поддерживаемые с обеих сторон высокоточными подшипниками. ШВП предварительно натянуты с целью минимизации воздействия температурных колебаний. Широкое расположение направляющих обеспечивает стабильность; они полностью защищены и упрочнены. Сопрягающиеся поверхности обработаны турситом для минимизации износа и улучшения характеристик трения; обработка также исключает появление царапин. Автоматизированная система смазки работает по всей длине направляющих и ШВП.


На обеих осях установлены системы автоматического отключения питания при перегрузке, за счет чего значительно сокращается количество повреждений.


Поворачиваемая в двух направлениях револьверная головка позволяет выполнять индексацию в том или другом направлении, что значительно сокращает время индексирования. Состоящее из трех компонентов, зацепленное с V-образными зубьями соединение позволяет производить индексацию инструмента без подъема. Эта функция обеспечивает хорошую повторяемость, точность позиционирования и жесткость.

задняя бабка.jpg

Задняя бабка состоит из пиноли с гидравлическим приводом, которая перемещается во внутренней части корпуса. Пиноль и корпус двигаются независимо друг от друга. Задняя бабка опирается на V-образные и плоские направляющие. Широкое расположение направляющих и конструкция задней бабки, рассчитанная на обработку в тяжелых условиях, обеспечивают жесткость станка. Пиноль активизируется путем нажатия на педаль. Программируемая задняя бабка идет в стандартной комплектации.
