LT-40 M

Описание

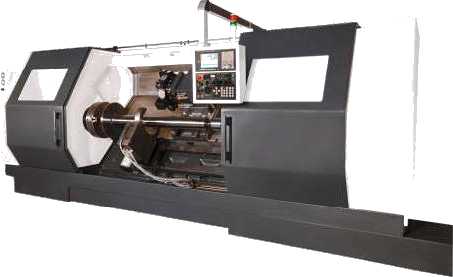

Станки являются высокоточными токарными обрабатывающими центрами с ЧПУ, соответствующие широкому диапазону потребностей заказчиков. Компоненты станков такие, как ШВП, подшипники, системы ЧПУ и приводы, подбираются от лучших мировых производителей. Станки собираются специальной командой профессионалов под контролем опытного технического эксперта.
Технические характеристики
НаименованиеЕд.изм.Величина
Система ЧПУFanuc 0i-TF
Диаметр устанавливаемый над станиноймм800
Расстояние между центрамимм2200
Максимальный обрабатываемый диаметрмм700
Типоразмер присоединительного конца главного шпинделяA2-11
Максимальный обрабатываемый прутокмм117
Диаметр сквозного отверстия главного шпинделямм132
Внутренний диаметр переднего подшипникамм180
Диапазон частоты вращения главного шпинделяоб/мин2000
Двигатель шпинделяAlpha серия
Мощность двигателя шпинделя (30 мин)кВт30
Двигатель шпинделя Power (Continuous rating)кВт22
Размер патронамм530
ГидроцилиндрF2511H / SH-25011
Револьверная головаDuplomatic make
Количество инструментов12
Максимальный диаметр расточной оправкимм60
Сечение резцовой державкимм32×32
Тип крепления инструментаBMT-75
Мощность приводного инструментакВт5
Частота вращения приводного инструментаоб/мин3000
Крутящий момент приводного инструментаНм50
Направляющие оси ХIntegral скольжения
Ход по оси Xмм380
Скорость быстрого хода по оси Хм/мин15
Диаметр и шаг ШВП по оси Хмм40×10
Модель двигателя подачи оси XAlpha серия
Крутящий момент двигателя по оси ХНм22
Направляющие оси ZRoller guideways
Ход по оси Zмм2200
Скорость быстрого хода по оси Zм/мин20
Диаметр и шаг ШВП по оси Zмм50×10
Модель двигателя подачи оси ZAlpha серия
Крутящий момент двигателя по оси ZНм30
Перемещение задней бабкимм1750
Диаметр пиноли задней бабкимм150
Перемещение пиноли задней бабкимм200
Осевое усилие задней бабки (макс.)кгс1150
Тип вращающегося центра задней бабкиУдлиненный
Конус пинолиMT-6
Насос СОЖRKM 0608
Емкость бака СОЖл300
Производительность гидравлического насосал/мин38
Емкость гидравлического бакал70
Давление в системекг/см²30
Габаритные размеры станка (Д X Ш X В)мм6200×2300×2350
Вес станкакг12,000

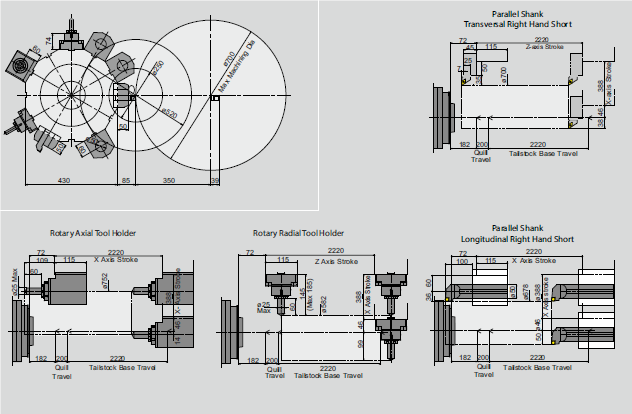

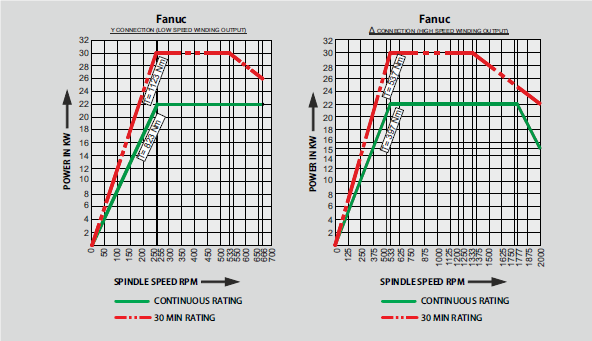

Графики крутящего момента

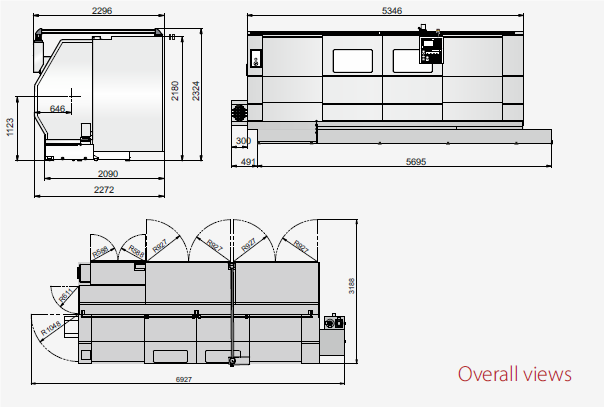

Габаритные размеры
Отличительные особенности

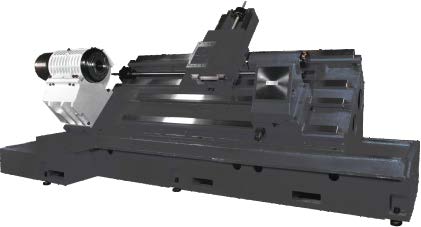

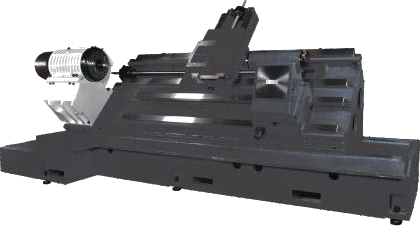

Цельнолитая станина, изготовленная из мелкозернистого чугуна марки 25 имеет конструкцию коробчатого типа и развитую систему ребер жесткости. Данная конструкция обеспечивает максимальную жесткость и термостабильность. Станина спроектирована таким образом, чтобы обеспечивать простоту удаления стружки.

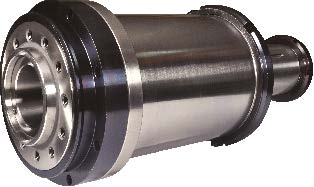

Шпиндель картриджного типа проходит сборку и проверку в специальном термоконстантном помещении. Конфигурация опорного узла дает очень хорошую жесткость шпиндельному узлу как в аксиальном, так и в радиальном направлениях. Дополнительная смазка подшипников не требуется. Двигатель шпинделя с высоким крутящим моментом обеспечивает достаточную мощность для снятия большого количества металла и работы в тяжелых условиях.

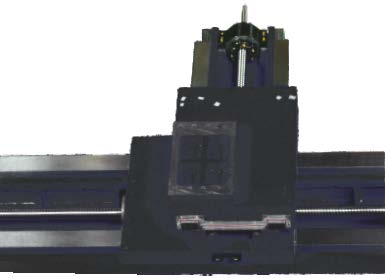

Оси X и Z отличаются высокоточными ШВП большого диаметра, поддерживаемые с обеих сторон высокоточными подшипниками. ШВП предварительно натянуты с целью минимизации воздействия температурных колебаний. Широкое расположение направляющих обеспечивает стабильность; они полностью защищены и упрочнены. Сопрягающиеся поверхности обработаны турситом для минимизации износа и улучшения характеристик трения; обработка также исключает появление царапин. Автоматизированная система смазки работает по всей длине направляющих и ШВП.


Поворачиваемая в двух направлениях револьверная головка позволяет выполнять индексацию в том или другом направлении, что значительно сокращает время индексирования. Состоящее из трех компонентов, зацепленное с V-образными зубьями соединение позволяет производить индексацию инструмента без подъема. Эта функция обеспечивает хорошую повторяемость, точность позиционирования и жесткость.

задняя бабка.jpg

Задняя бабка состоит из пиноли с гидравлическим приводом, которая перемещается во внутренней части корпуса. Пиноль и корпус двигаются независимо друг от друга. Задняя бабка опирается на V-образные и плоские направляющие. Широкое расположение направляющих и конструкция задней бабки, рассчитанная на обработку в тяжелых условиях, обеспечивают жесткость станка. Пиноль активизируется путем нажатия на педаль. Программируемая задняя бабка идет в стандартной комплектации.
