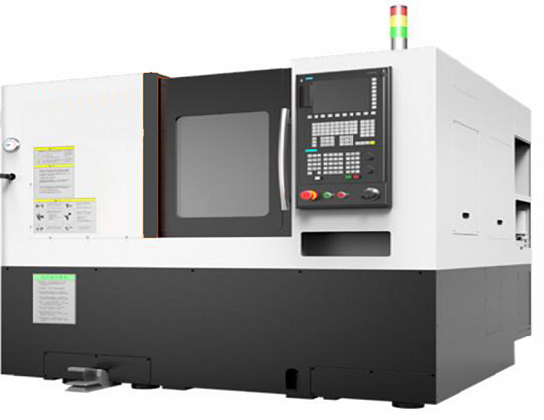

Описание
Список комплектующих используемых в производстве:
| № |
Наименование |
Производство | Прим. | ||
| 1 | Система ЧПУ и двигатели | Система ЧПУ | FANUC 0i-TF Plus (5) | ||
| Двигатель Оси X | FANUC | 11 Nm | |||
| Двигатель Оси Z | FANUC | 11 Nm | |||
| Двигатель револьверной головы | FANUC | ||||
| 2 | Шпиндель | Моторшпиндель | Phase (Италия) | 18.7 / 25 kw | |
| Подшипники шпинделя | NSK (Япония) |
P4 |
|||
| 3 | Ось Х | Подшипник двигателя ШВП | NACHI (Япония) | P4 | |
| Передний и задний подшипники ШВП | NACHI (Япония) | P4 | |||
| Направляющие качения | THK (Япония) | P | |||
| ШВП оси X | THK (Япония) | C3 | |||
| 4 | Ось Z | Подшипник двигателя ШВП | NACHI (Япония) | P4 | |
| Передний и задний подшипники ШВП | NACHI (Япония) | P4 | |||
| Направляющие качения | THK (Япония) | P | |||
| ШВП оси Z | THK (Япония) | C3 | |||
| 5 | Патрон и цилиндр | Трёхкулачковый патрон | AUTOGRIP (Тайвань) | 8" (Полый) | |
| Поворотный цилиндр | AUTOGRIP (Тайвань) | ||||
| 6 | Гидравлическая система | Hyko | 1.5 KW | ||
| 7 | Система охлаждения | Насос | LANBANG | 750 W | |
| 8 | Система смазки | SHAN (Тайвань) | |||
| 9 | Электрические запчасти | Автоматический выключатель | Schneider (Франция) | ||
| Релейный выключатель | Schneider (Франция) | ||||
| 10 | Револьверная голова | SAUTER (Германия) | 100 H | ||
| 11 | Задняя бабка | Серво с конусом MT-4 | LGNCL (Китай) | ||
| 12 | Стружкоуборочный конвейер | Россия | |||
Технические характеристики
| Показатель | Ед. изм. | Величина |
| СИСТЕМА УПРАВЛЕНИЯ | ||
| Система ЧПУ | Fanuc 0I-TF (5) | |
| ЗОНА ОБРАБОТКИ | ||
| Макс. проворачиваемый диаметр | мм | 550 |
| Макс. обрабатываемый диаметр | мм | 350 |
| Максимальная длина наружного точения | мм | 500 |
| Перемещение по оси Z | мм | 600 |
| Перемещение по оси Х | мм | 175+35 |
| ГЛАВНЫЙ ШПИНДЕЛЬ | ||
| Мотор-шпиндель | - | Phase (Italy) |
| Диапазон частоты вращения главного шпинделя | мин-1 | 4 500 |
| Типоразмер присоединительного конца главного шпинделя | мм | A2-6 |
| Диаметр сквозного отверстия главного шпинделя | мм | 62 |
| Наибольший диаметр прутка | мм | 51 |
| Размер патрона главного шпинделя | мм | 210 |
| Внутренний диаметр переднего подшипника | мм | 100 |
| Мощность мотор-шпинделя (постоянно/ 30 мин) | кВт | 18.7 / 25 |
| Крутящий момент мотор-шпинделя (постоянно / 30 мин) | Нм | 106 / 368 |
| ЗАДНЯЯ БАБКА | ||
| Присоединительный размер конуса пиноли | - | КМ-4 |
| Перемещение задней бабки | мм | 550 |
| РЕВОЛЬВЕРНАЯ ГОЛОВКА | ||
| Максимальное количество инструментов / приводных | 12 / 12 | |
| Револьверная голова | BMT-55 | |
| Максимальный диаметр расточной оправки | мм | 40 |
| Сечение резцовой державки | мм | 25х25 |
| Мощность приводного инструмента | кВт | 2,7 |
| Крутящий момент | Нм | 12 |
| Частота вращения приводного инструмента | об/мин | 4 000 |
| ОСИ ПЕРЕМЕЩЕНИЯ | ||
| Тип направляющих осей X / Z | - | Качения |
| Двигатели привода осей X / Z | Fanuc | |
| Шарико-винтовые пары осей X / Z (Ø×шаг) | мм | 32 × 10 |
| Скорость холостых ходов по X / Z | м/мин | 30 / 30 |
| Диапазон рабочих подач при резании по X / Z | мм/мин | 0 - 10 000 |
| Точность позиционирования X / Z | мм | ± 0,003 |
| Повторяемость X / Z | мм | ± 0,002 |
| Крутящий момент на осях X / Z | Нм | 11 |
| СИСТЕМА ЧПУ | ||
| Производитель / модель | - | Fanuc 0I-TF (5) |
| ГАБАРИТЫ | ||
| Высота | мм | 1950 |
| Площадь основания | мм | 3000х1950 |
| Масса станка | кг | 4500 |
Комплектакция
- Система управления: Fanuc 0i-TF Plus (5) с экраном 10,4 дюйма;
- Привод шпинделя переменного тока (производитель Fanuc);
- Приводы осей переменного тока (производитель Fanuc);
- Мотор-шпиндель A2-6 (картриджного типа) с диаметром шпинделя 62 мм (подшипник NSK); Наибольший диаметр обрабатываемого прутка 51 мм.
- Мощность мотор-шпинделя: 25 кВт в течение 30 минут / 18.7 кВт при непрерывной работе;
- Частота вращения шпинделя: 50-4500 об /мин;
- Ориентированный останов шпинделя (команда M19);
- Патрон гидравлический высокоскоростной 3-х кулачковый Ø210 мм (пр-ва AUTOGRIP) с зажимным цилиндром, В комплекте с патроном поставляется 2 комплекта каленых кулачков и 2 комплекта сырых кулачков;
- Ось "С" приводной инструмент;
- 12-позиционная серво-револьверная головка SAUTER с приводным инструментом, подходящим для инструмента BMT55;

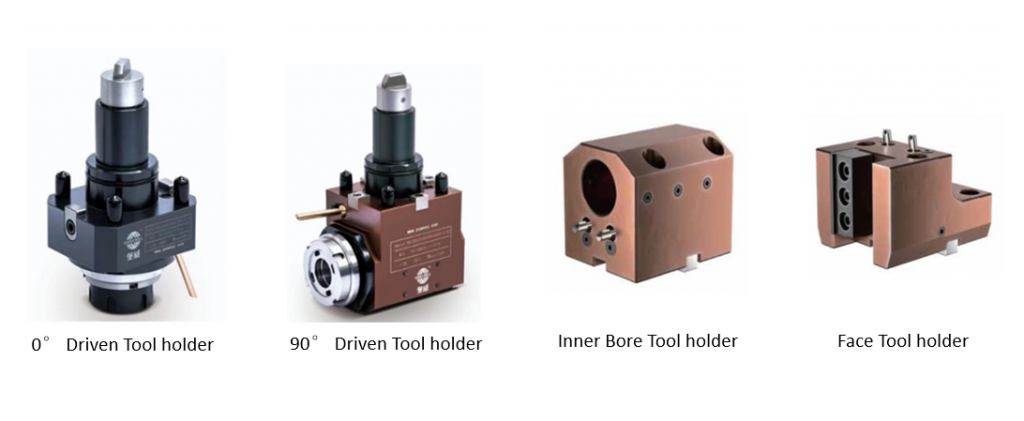

- Держатель для проходных резцов (Face Tool Holder) – 4 шт.;
- Держатель для расточных резцов (Inner Bore Tool Holder) – 4 шт.;
- Осевой приводной блок (0° Driven Tool holder) – 2 шт.;
- Радиальный приводной блок (90° Driven Tool holder) – 2 шт.;
- Задняя бабка с сервоприводом и ШВП и программируемой пинолью с вращающимся центром КМ-4;
- Направляющие качения осей "X’ и ‘Z";
- Электромагнитный тормоз по оси "X’;
- Автоматическая централизованная система масляной смазки;
- Базовая гидравлическая система;
- Система охлаждения масла;
- Встроенная система освещения;
- Система подачи СОЖ (5 бар);
- Система блокировки дверей (тип запирания);
- Электронный маховик (MPG);
- Датчик привязки инструмента на откидывающейся руке (Renishaw);
- Маслоотделитель;
- Пистолет СОЖ;
- Пистолет воздуха;
- Стружкоуборочный конвейер;
- Комплект руководств по эксплуатации станка (руководство по эксплуатации и руководство по запчастям.
Графики крутящего момента

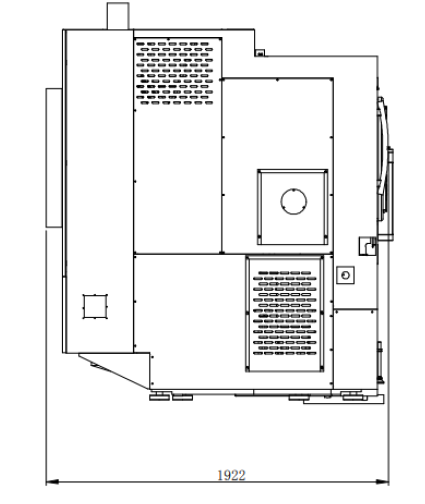

Габаритные размеры
Схема перекрытий для 12-ти позиционной приводной револьверной головки:

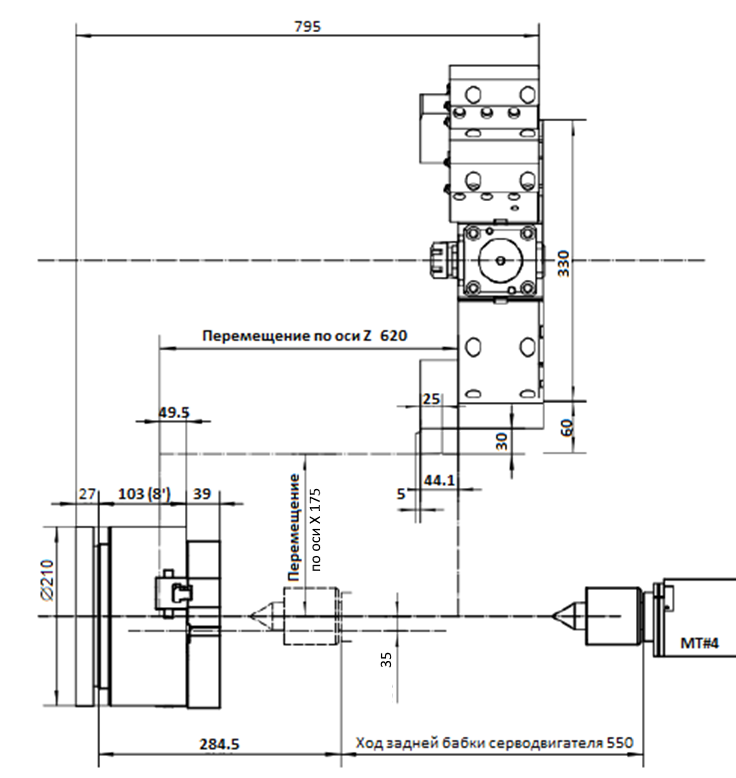

Схема рабочих перемещений:
Отличительные особенности
Стандартное инструментальное оснащение:
