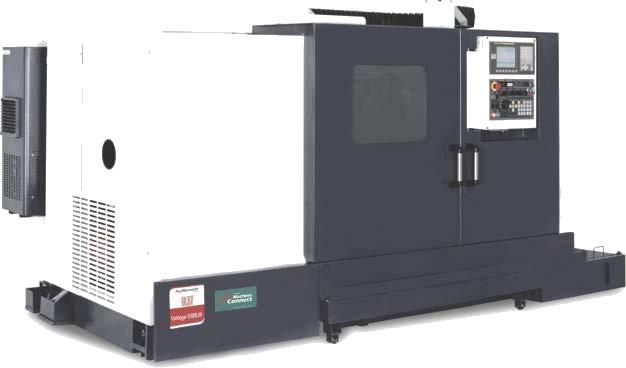

Vantage 800 M

Технические характеристики
Наименование Ед.изм. Величина
Система ЧПУ Fanuc 0i-TF
Диаметр устанавливаемый над станиной мм 640
Диаметр устанавливаемый над суппортом мм 400
Максимальный обрабатываемый диаметр мм 400
Типоразмер присоединительного конца главного шпинделя A2-6 / A2-8
Максимальный обрабатываемый пруток мм 51 /74 /76
Диаметр сквозного отверстия главного шпинделя мм 63 / 86
100 / 120
Диапазон частоты вращения главного шпинделя об/мин 5000 / 3500
Двигатель шпинделя Alpha серия
Мощность двигателя шпинделя (30 мин) кВт 15
Мощность двигателя шпинделя (постоянно) кВт 11
Размер патрона мм 210 / 254
Гидроцилиндр S-1552 / S-1875 / S-1877
Револьверная голова Sauter make
Количество инструментов шт 12
Максимальный диаметр расточной оправки мм 40
Сечение резцовой державки мм 25x25
Тип крепления инструмента VDI-40
Мощность приводного инструмента кВт 4,5
Частота вращения приводного инструмента об/мин 4000
Крутящий момент приводного инструмента Нм 22
Направляющие оси Х скольжения
Ход по оси X мм 300
Скорость быстрого хода по оси Х м/мин 20
Диаметр и шаг ШВП по оси Х мм 32x10
Модель двигателя подачи оси X Alpha серия
Крутящий момент двигателя по оси Х Нм 12
Направляющие оси Z скольжения
Ход по оси Z мм 800
Скорость быстрого хода по оси Z м/мин 20
Диаметр и шаг ШВП по оси Z мм 40x10
Модель двигателя подачи оси Z Alpha серия
Крутящий момент двигателя по оси Z Нм 12
Направляющие оси Y нет
Ход по оси Y мм нет
Скорость быстрого хода по оси Y м/мин нет
Диаметр и шаг ШВП по оси Y мм нет
Модель двигателя подачи оси Y нет
Модель двигателя подачи оси Y Нм нет
Диаметр пиноли задней бабки мм 100
Перемещение пиноли задней бабки мм 120
Осевое усилие задней бабки (макс.) кгс 500
Тип вращающегося центра задней бабки Удлиненный
Конус пиноли MT-5
Типоразмер присоединительного конца противошпинделя нет
Внутренний диаметр переднего подшипника мм нет
Диапазон частоты вращения главного шпинделя об/мин нет
Двигатель шпинделя нет
Двигатель шпинделя power кВт нет
Насос СОЖ RKM 0608
Емкость бака СОЖ л 155
Производительность гидравлического насоса л/мин 14
Емкость гидравлического бака л 45
Давление в системе кг/см² 30
Габаритные размеры станка (Д X Ш X В) мм 3690x1850x1860
Вес станка кг 5,500

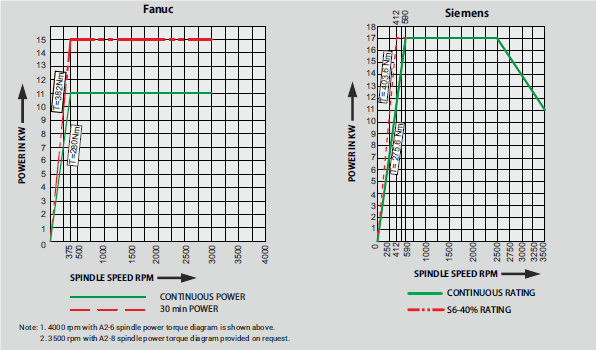

Графики крутящего момента

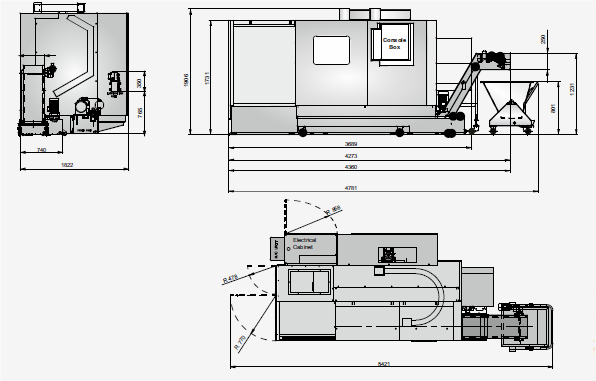

Габаритные размеры
Примеры работ
