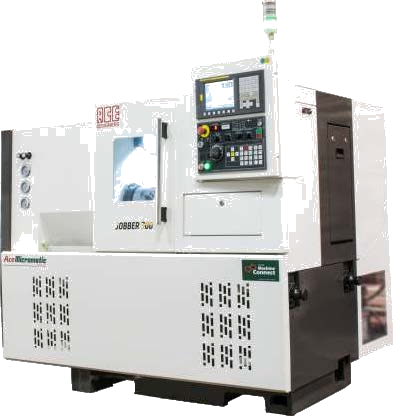

Jobber JR
0 руб.
Добавить в корзинуНаименование | Ед. изм. | Величина |
Система ЧПУ | Fanuc 0i-TF | |
Диаметр устанавливаемый над станиной | мм | 450 |
Диаметр устанавливаемый над суппортом | мм | 225 |
Максимальный обрабатываемый диаметр | мм | 320 |
Максимальная обрабатываемая длина | мм | 300 |
Типоразмер присоединительного конца главного шпинделя | A2-5 | |
Максимальный обрабатываемый пруток | мм | 42 |
Диаметр сквозного отверстия главного шпинделя | мм | 52,5 |
Внутренний диаметр переднего подшипника | мм | 80 |
Диапазон частоты вращения главного шпинделя | об/мин | 5000 |
Двигатель шпинделя | Beta серия | |
Двигатель шпинделя Power (15 мин) | кВт | 7,5 |
Двигатель шпинделя Power (постоянно) | кВт | 5,5 |
Размер патрона | мм | 165 |
Гидроцилиндр | S-1246 | |
Количество инструментов | шт | 8 /12 |
Максимальный диаметр расточной оправки | мм | 40/32 |
Сечение резцовой державки | мм | 25x25 / 20x20 |
Тип направляющих | направляющие качения | |
Ход по оси X | мм | 165 |
Скорость быстрого хода по оси Х | м/мин | 30 |
Диаметр и шаг ШВП по оси Х | мм | 32 X 10 |
Модель двигателя подачи оси X | Fanuc; Beta серия | |
Крутящий момент двигателя по оси Х | Нм | 7 |
Ход по оси Z | мм | 300 |
Скорость быстрого хода по оси Z | м/мин | 30 |
Диаметр и шаг ШВП по оси Z | мм | 32 X10 |
Модель двигателя подачи оси Z | Fanuc ; Beta серия | |
Крутящий момент двигателя по оси Z | Нм | 7 |
Перемещение задней бабки | мм | 135 |
Перемещение пиноли задней бабки | мм | 80 |
Диаметр пиноли задней бабки | мм | 80 |
Конус пиноли | MT-4 | |
Тип вращающегося центра задней бабки | Удлиненный | |
Осевое усилие задней бабки (макс.) | кгс | 300 @ 12 kg/cm² |
Насос СОЖ | RKM120 | |
Емкость бака СОЖ | л | 110 |
Производительность гидравлического насоса | л/мин. | 14 |
Емкость гидравлического бака | л | 45 |
Давление в системе | кг/см² | 30 |
Габаритные размеры станка (Д X Ш X В) | мм | 1940 x 1640 x 1720 |
Вес станка | кг | 3,500 |
- Шпиндель переменного тока AC и приводы по осям
- Точные направляющие линейного перемещения по обеим осям
- Высокоскоростная револьверная головка, перемещающаяся в двух направлениях
- Задняя бабка с вращающимся центром
- Автоматическая централизованная система смазки
- Гидравлический силовой патрон ø165мм
- Устройство переменного тока для электрошкафа
- Встроенная система освещения
- Система охлаждения
- Охладитель масла линии слива
- Базовая гидравлическая система
- Инструментальная державка для зажима инструмента по наружному диаметру (8 шт.)
- Державка расточной оправки (4 шт.)
- Державка подрезного резца (2 шт.)
- Набор втулок

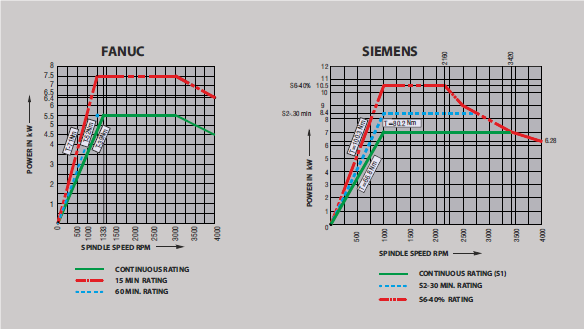

![JR гр.кр.мом.png](/upload/medialibrary/443/JR-gr.kr.mom.png)

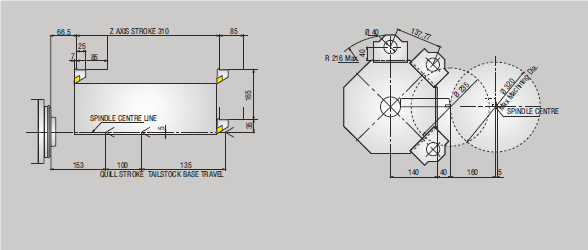

![JR раз.инст.png](/upload/medialibrary/741/JR-raz.inst.png)

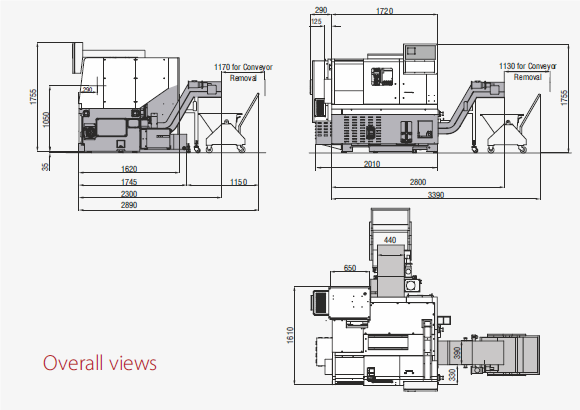

![JR габ.разм.png](/upload/medialibrary/039/JR-gab.razm.png)

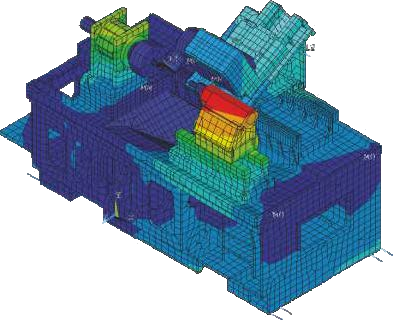

![Каркас.jpg](/upload/medialibrary/81d/Karkas.jpg)

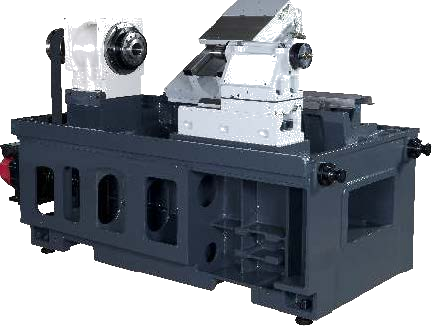

Станина представляет собой единую отливку из чугуна 25 марки. Станина имеет жесткие ребра и отличается стойкостью к колебаниям температуры. Станина спроектирована таким образом, чтобы обеспечивать простоту удаления стружки.
![LT 30 & LT-40 шпиндель.jpg](/upload/medialibrary/969/LT-30-_-LT_40-shpindel.jpg)
Сборка и проверка шпинделя проводились в специальном помещении. Шпиндель картриджного типа использует сверхточные подшипники. Конфигурация подшипников дает отличную жесткость шпиндельного узла как в радиальном, так и осевом направлениях. Подшипники обработаны смазкой, которая не требует замены.
![Оси.jpg](/upload/medialibrary/e80/Osi.jpg)

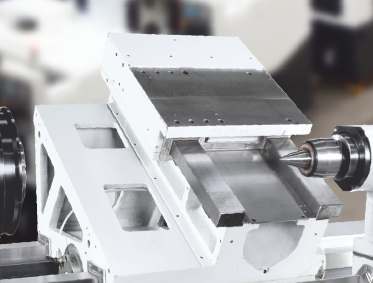

Оси Х и Z отличаются тем, что на них установлены высокоточные ШВП с опорой на обоих концах. Направляющие, благодаря правильности расположения, обеспечивают устойчивость, полностью защищены и надежно зафиксированы на рельсах линейного перемещения. Автоматическая система смазки распределяет СОЖ по всем направляющим и ШВП.
![Задняя бабка.jpg](/upload/medialibrary/b09/Zadnyaya-babka.jpg)

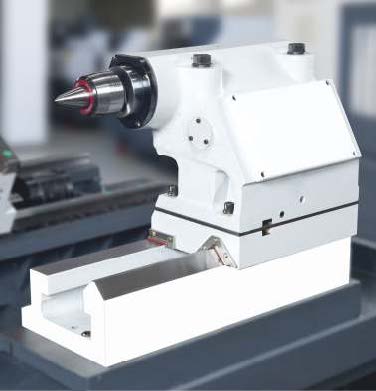

Задняя бабка имеет пиноль с гидравлическим приводом, которая перемещается во внутреннюю часть корпуса. Пиноль и корпус двигаются независимо друг от друга. Задняя бабка опирается на V-образные и плоские направляющие. Широкое расположение направляющих и конструкция задней бабки, рассчитанная на обработку в тяжелых условиях, обеспечивают жесткость станка. Пиноль активизируется путем нажатия на педаль.
![Револьверка.jpg](/upload/medialibrary/100/Revolverka.jpg)
Поворачиваемая в двух направлениях револьверная головка позволяет выполнять индексацию в том или другом направлении, что значительно сокращает время установки инструмента. Состоящее из трех компонентов, зацепленное с V-образными зубьями соединение позволяет производить индексацию инструмента без подъема. Эта функция обеспечивает хорошую повторяемость, точность позиционирования и жесткость.
