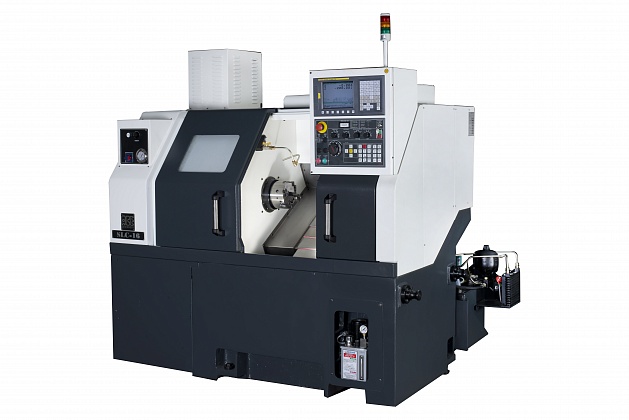

SLC-16 LM

Технические характеристики
Наименование Ед. изм. Величина
Система ЧПУ Fanuc 0i-TF
Диаметр устанавливаемый над столом мм 170
Диаметр устанавливаемый над суппортом мм 450
Максимальный обрабатываемый диаметр мм 150
Типоразмер присоединительного конца главного шпинделя A2-5
Максимальный обрабатываемый пруток мм 42
Диаметр сквозного отверстия главного шпинделя мм 52,5
Внутренний диаметр переднего подшипника мм 80
Диапазон частоты вращения главного шпинделя об/мин 5000
Двигатель шпинделя Beta серия
Двигатель шпинделя Мощность ( 15 мин) кВт 7,5
Двигатель шпинделя Мощность (постоянно) кВт 5,5
Размер патрона мм 169
Гидроцилиндр S-1246
Количество инструментов 4
Максимальный диаметр расточной оправки мм 32
Сечение резцовой державки мм 25x25
Направляющие оси Х качения
Ход по оси X мм 310
Скорость быстрого хода по оси Х м/мин 30
Диаметр и шаг ШВП по оси Х мм 32x10
Модель двигателя подачи оси X Beta серия
Крутящий момент двигателя по оси Х Нм 7
Направляющие оси Z качения
Ход по оси Z мм 300
Скорость быстрого хода по оси Z м/мин 30
Диаметр и шаг ШВП по оси Z мм 32×10
Модель двигателя подачи оси Z Beta серия
Крутящий момент двигателя по оси Z Нм 7
Насос СОЖ RKM 120
Емкость бака СОЖ, л л 110
Производительность гидравлического насоса л/мин. 12
Емкость гидравлического бака, л л 45
Давление в системе кг/см² 30
Габаритные размеры станка (Д X Ш X В) мм 2450×1600×2450
Вес станка кг 3,500

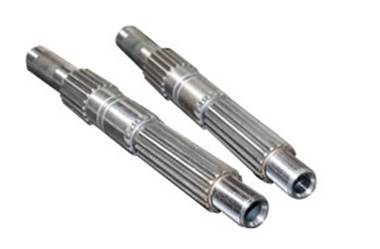

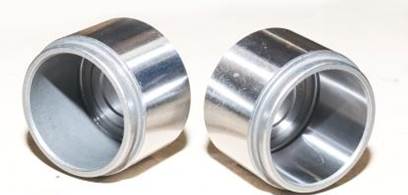

Примеры работ
