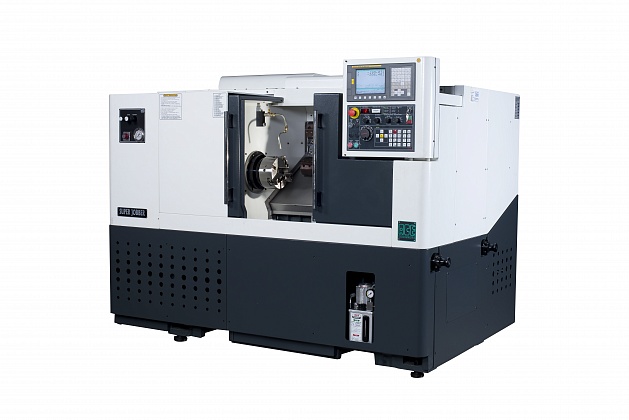

Super Jobber 500 Elite

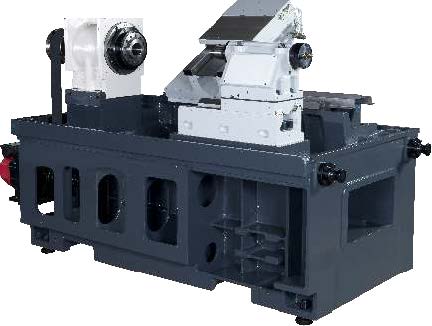

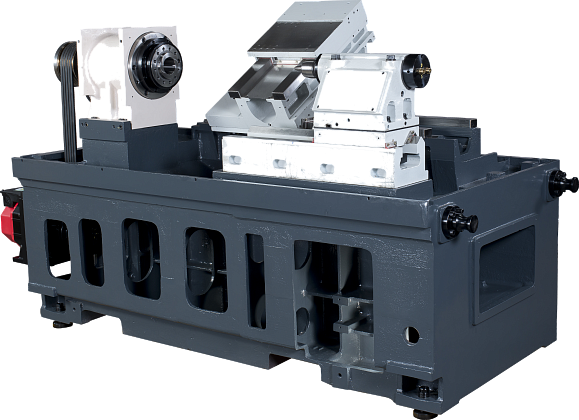

Станина представляет собой единую отливку из чугуна 25 марки. Станина имеет жесткие ребра и отличается стойкостью к колебаниям температуры. Станина спроектирована таким образом, чтобы обеспечивать простоту удаления стружки.

Сборка и проверка шпинделя проводились в специальном помещении. Шпиндель картриджного типа использует сверхточные подшипники. Конфигурация подшипников дает отличную жесткость шпиндельного узла как в радиальном, так и осевом направлениях. Подшипники обработаны смазкой, которая не требует замены.

Оси Х и Z отличаются тем, что на них установлены высокоточные ШВП с опорой на обоих концах. Направляющие, благодаря правильности расположения, обеспечивают устойчивость, полностью защищены и надежно зафиксированы на рельсах линейного перемещения. Автоматическая система смазки распределяет СОЖ по всем направляющим и ШВП.

Задняя бабка имеет пиноль с гидравлическим приводом, которая перемещается во внутреннюю часть корпуса. Пиноль и корпус двигаются независимо друг от друга. Задняя бабка опирается на V-образные и плоские направляющие. Широкое расположение направляющих и конструкция задней бабки, рассчитанная на обработку в тяжелых условиях, обеспечивают жесткость станка. Пиноль активизируется путем нажатия на педаль.

Поворачиваемая в двух направлениях револьверная головка позволяет выполнять индексацию в том или другом направлении, что значительно сокращает время установки инструмента. Состоящее из трех компонентов, зацепленное с V-образными зубьями соединение позволяет производить индексацию инструмента без подъема. Эта функция обеспечивает хорошую повторяемость, точность позиционирования и жесткость.
